辊道马达减速器

辊道电机减速器特点

辊道电机减速器（JB/T 5562一1991）采取电动机和减速器直联式，由电动机直接驱动圆柱齿轮减速器或行星齿轮减速器进行传动，包括YZD、YGL、YZL、YGX、YZX五种型式，机电合为一体，结构紧凑，体积小，安装方便，可靠性高，使用寿命长。主要适用于轧机（传动比i≤12.5）及连铸机（i≥25)单独传动运输辊道，其负荷特性为启动较频繁，带负荷启动，且正、反两向运转，也可用于其他负荷相似或较轻的机械传动。工作环境温度为-40~50℃，低于0℃时，启动前应预热，高于40℃时，应采取降温措施。

辊道电机减速器的型号与标记

（1）YZD型一YZG型电机（Y系列辊道专用三相异步电机）与单级圆柱齿轮减速器组成的辊道电机减速器。

（2）YGL型一YGAG型电机（Y系列辊道专用三相异步电机）与二级圆柱齿轮减速器组成的辊道电机减速器。

（3）YZL型一YZG型电机与二级圆柱齿轮减速器组成的辊道电机减速器。

（4）YGX型一YGAG型电机与行星齿轮减速器组成的辊道电机减速器。

（5）YZX型一YZG型电机与行星齿轮减速器组成的辊道电机减速器。

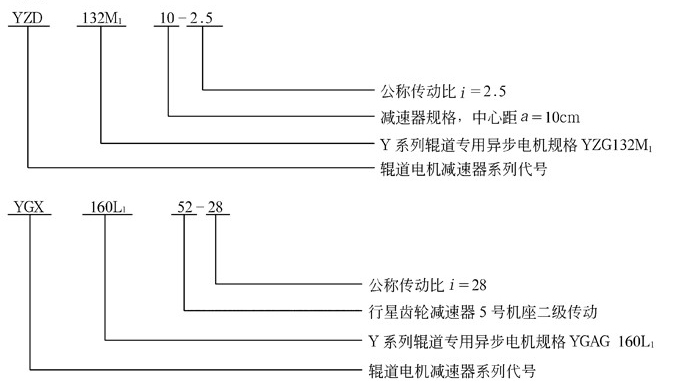

2. 标记

YZD、YGL、YZL、YGX、YZX辊道电机减速器实体模型

YZD型辊道减速机实体模型 YGL、YZL型辊道减速机实体模型

YGX、YZX型辊道减速机实体模型

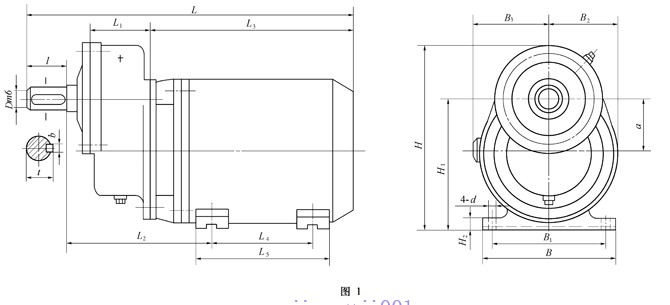

YZD型辊道电机减速器主要尺寸

型号	a	L	B	H	L₁	L₂	L₃	L₄	L₅	B₁	B₂	B₃	H₁	H₂	D(m6)	l	b	t	d	质量/kg
YZD112M₁07	75	≤480	250	330	85	192	305	140	235	190	125	125	190	15	35	58	10	38	12	70
YZD132M₁10	100	≤633	275	355	115	270	401	178	260	216	140	145	236	17	45	82	14	48.5	12	119
YZD132M₂10	100	≤633	275	355	115	270	401	178	260	216	140	145	236	17	45	82	14	48.5	12	125

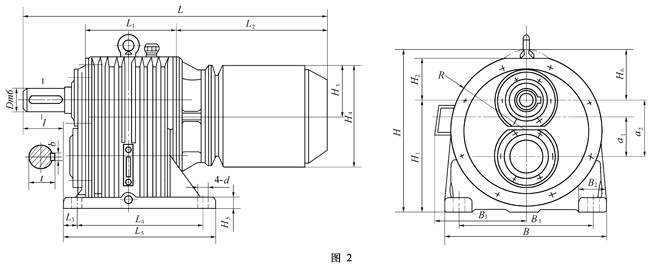

YGL、YZL型减速器主要尺寸

型号	中心距		L ≤	B	H	L₁	L₂	L₃	L₄	L₅	B₁	B₂	B₃	H₁	H₂	H₃	H₄	H₅	H₆	R	D (m6)	l	b	t	d	质量m/kg
型号	高速级a₁	低速级a₂	L ≤	B	H	L₁	L₂	L₃	L₄	L₅	B₁	B₂	B₃	H₁	H₂	H₃	H₄	H₅	H₆	R	D (m6)	l	b	t	d	质量m/kg
YGL132M₁17	75	100	695	320	333	158	392	30	270	330	250	70	220	200	120	132	265	28	133	155	45	82	14	48.5	24	150
YGL132M₂17	75	100	695	320	333	158	392	30	270	330	250	70	220	200	120	132	265	28	133	155	45	82	14	48.5	24	160
YGL160L₁27	118	150	975	482	460	217	568	33	350	410	380	90	250	300	145	160	315	32	160	218	65	105	18	69	28	350
YGL180L₁27	118	150	955	482	485	217	548	33	350	410	380	90	290	300	145	185	370	32	160	218	65	105	18	69	28	378
YZL132M₁17	75	100	734	320	333	158	431	30	270	330	250	70	—	200	120	143	285	28	133	155	45	82	14	48.5	24	142
YZL132M₂17	75	100	734	320	333	158	431	30	270	330	250	70	—	200	120	143	285	28	133	155	45	82	14	48.5	24	154
YZL160M₁27	118	150	876	480	460	217	464	33	350	410	380	90	—	300	145	163	325	32	160	218	65	105	18	69	28	272
YZL160M₂27	118	150	876	480	460	217	464	33	350	410	380	90	—	300	145	163	325	32	160	218	65	105	18	69	28	285

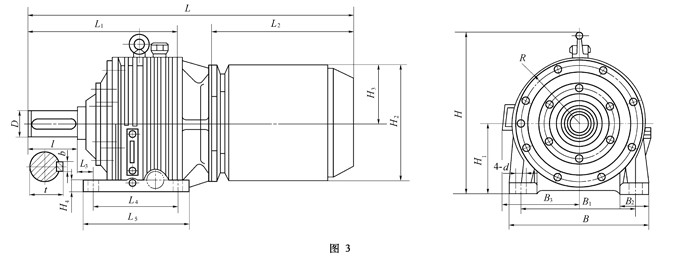

YGX、YZX型减速器主要尺寸

型号	L ≤	B	H	L₁	L₂	L₃	L₄	L₅	B₁	B₂	B₃	H₁	H₂	H₃	H₄	R	D (m6)	l	b	t	d	质量m/kg
型号	L ≤	B	H	L₁	L₂	L₃	L₄	L₅	B₁	B₂	B₃	H₁	H₂	H₃	H₄	R	D (m6)	l	b	t	d	质量m/kg
YGX132M₁11	698	280	307	268	340	33	190	240	220	60	220	140	265	132.5	22	133	50	82	14	53.5	20	142
YGX132M₂11	698	280	307	268	340	33	190	240	220	60	220	140	265	132.5	22	133	50	82	14	53.5	20	158
YGX132M₁21	716	305	325	286.5	340	25.5	205	265	235	65	220	140	265	132.5	25	140	60	105	18	64	25	165
YGX132M₂21	716	305	325	286.5	340	25.5	205	265	235	65	220	140	265	132.5	25	140	60	105	18	64	25	181
YGX160L₁41	978	380	425.5	373	486	48	250	310	320	75	250	180	315	157.5	33	180	80	130	22	85	28	323
YGX132M₁22	825	305	325	382	340	27	280	340	235	65	220	140	265	132.5	25	140	60	105	18	64	25	167
YGX132M₂42	907	380	425.5	465	340	40	355	415	320	75	220	180	265	132.5	33	180	75	105	20	79.5	28	238
YGX160L₁52	1195	420	465	590	486	62	445	535	360	75	250	200	315	157.5	35	200	90	130	25	95	28	446
YZX132M₁21	746	305	363	286.5	370	25.5	205	265	235	65	—	140	285	142.5	25	140	60	105	18	64	25	153
YZX132M₂21	746	305	363	286.5	370	25.5	205	265	235	65	—	140	285	142.5	<, ;, ;, ;, DIV align=center onselect="null">25	140	60	105	18	64	25	155
YZX160M₁41	945	380	440	373	453	48	250	310	320	75	—	180	325	162.5	33	180	80	130	22	85	28	247
YZX132M₂42	946	380	403	465	370	40	355	415	320	75	—	180	285	142.5	33	180	75	105	20	79.5	28	222
YZX160M₁52	1061	420	465	590	365	62	445	535	360	75	—	200	325	162.5	35	200	90	130	25	95	28	360

YZD、YGL、YZL、YGX、YZX型减速器的承载能力

型号	电机					减速器
	型号	功率 P/kW	转速n/ r·min^-1	转矩/N·m		公称传动比i_N
				转矩/N·m		1.4		1.6		1.8		2		2.24
				额定 M_H	启动 M_n	按电机转矩计算的输出转矩/N·m
				额定 M_H	启动 M_n	M_T	M_Q	M_T	M_Q	M_T	M_Q	M_T	M_Q	M_T	M_Q
YZD112M₁07	YZG112M₁	1.5	920	15.5	37.9	20.5	49.9	23.5	56.8	26.4	64.6	29.4	71.5	32.3	80.3
YZD132M₁10	YZG132M₁	2.2	908	23.1	57	31.0	76.6	35.5	87.6	39.9	98.5	44.4	109.4	49.7	122.6
YZD132M₂10	YZG132M₂	3.7	915	38.5	96	51.7	129.0	59.1	147.5	66.5	165.9	73.9	184.3	82.8	206.4
YGL132M₁17	YGAG132M₁	1.7	830	19.5	48	25.7	63.2	29.3	72.2	33.0	81.2	36.7	90.2	41.1	101.1
YGL132M₂17	YGAG132M₂	2.2	840	24.9	67	32.7	88.2	37.4	100.8	42.1	113.4	46.8	126.0	52.4	141.1
YGL160L₁27	YGAG160L₁	4	600	60	150	78.9	197.4	90.2	225.6	101.5	253.8	112.8	282.0	126.3	315.8
YGL180L₁27	YGAG180L₁	6.7	615	112	280	147.4	368.5	168.4	421.1	189.5	473.8	210.6	526.4	235.8	589.6
YZL132M₁17	YZG132M₁	2.2	908	23.1	57	30.4	75.0	34.7	85.7	39.1	96.4	43.4	107.2	48.6	120.0
YZL132M₂17	YZG132M₂	3.7	915	38.5	96	50.6	126.3	57.9	144.4	65.1	162.4	72.4	110.5	81.1	202.1
YZL160M₁27	YZG160M₁	5.8	927	59.7	149	78.6	196.1	89.8	224.1	101.0	252.1	112.2	280.1	125.7	313.7
YZL160M₂27	YZG160M₂	7.5	940	76.1	190	100.1	250.0	114.5	285.8	128.8	321.5	143.1	357.2	160.2	400.1

型号	电机					减速器
	型号	功率 P/kW	转速n/ r·min^-1	转矩/N·m		公称传动比i_N
				转矩/N·m		2.5		2.8		3.15		3.55		4
				额定 M_H	启动 M_n	按电机转矩计算的输出转矩/N·m
				额定 M_H	启动 M_n	M_T	M_Q	M_T	M_Q	M_T	M_Q	M_T	M_Q	M_T	M_Q
YZD112M₁07	YZG112M₁	1.5	920	15.5	37.9	36.2	89.1	41.6	99.9	46.3	113.4	—	—	—	—
YZD132M₁10	YZG132M₁	2.2	908	23.1	57	55.4	136.8	62.1	153.2	69.8	172.4	—	—	—	—
YZD132M₂10	YZG132M₂	3.7	915	38.5	96	92.4	230.4	103.5	258.0	116.4	290.3	—	—	—	—
YGL132M₁17	YGAG132M₁	1.7	830	19.5	48	45.8	112.8	51.3	126.3	57.7	142.1	65.1	160.2	73.3	180.5
YGL132M₂17	YGAG132M₂	2.2	840	24.9	67	58.5	157.5	65.5	176.3	73.7	198.4	83.1	223.6	93.6	252.0
YGL160L₁27	YGAG160L₁	4	600	60	150	141.0	352.5	157.9	394.8	177.7	444.2	200.2	500.6	225.6	564.0
YGL180L₁27	YGAG180L₁	6.7	615	112	280	263.2	658.0	294.8	736.9	331.6	829.1	373.7	934.4	421.1	1052.8
YZL132M₁17	YZG132M₁	2.2	908	23.1	57	54.3	134.0	60.8	150.0	68.4	168.8	77.1	190.2	86.9	214.3
YZL132M₂17	YZG132M₂	3.7	915	38.5	96	90.5	225.6	101.3	252.7	114.0	284.3	126.5	320.4	145.0	360.9
YZL160M₁27	YZG160M₁	5.8	927	59.7	149	140.3	350.1	157.1	392.2	176.8	440.4	99.2	247.2	224.5	560.2
YZL160M₂27	YZG160M₂	7.5	940	76.1	190	178.8	446.8	200.3	500.1	225.3	562.6	253.9	634.0	286.1	714.4

型号	电机					减速器
	型号	功率 P/kW	转速 n/ r·min^-1	转矩 /N·m		公称传动比i_N
				转矩 /N·m		4.5		5		5.6		6.3		1.4 ～3.15	3.55 ～5.6	6.3 ～8
				额定 M_H	启动 M_n	按电机转矩计算的输出转矩/N·m								按齿轮承载能力计算的额定输出转矩 M₂/N·m
				额定 M_H	启动 M_n	M_T	M_Q	M_T	M_Q	M_T	M_Q	M_T	M_Q	按齿轮承载能力计算的额定输出转矩 M₂/N·m
YZD112M₁07	YZG112M₁	1.5	920	15.5	37.9	—	—	—	—	—	—	—	—	93.1	—	—
YZD132M₁10	YZG132M1	2.2	908	23.1	57	—	—	—	—	—	—	—	—	235.2	—	—
YZD132M₂10	YZG132M₂	3.7	915	38.5	96	—	—	—	—	—	—	—	—	235.2	—	—
YGL132M₁17	YGAG132M₁	1.7	830	19.5	48	82.5	203.0	91.7	225.6	102.6	252.7	115.5	284.2	196	343	441
YGL132M₂17	YGAG132M₂	2.2	840	24.9	67	105.3	283.4	117.0	315.0	131.0	352.7	147.5	396.8	196	343	441
YGL160L₁27	YGAG160L₁	4	600	60	150	253.8	634.5	282.0	705.0	315.8	789.6	355.3	888.3	911	1421	1617
YGL180L₁27	YGAG180L₁	6.7	615	112	280	473.8	1184.4	526.4	1316.0	589.6	1473.9	663.3	1658.2	911	1421	1617
YZL132M₁17	YZG132M₁	2.2	908	23.1	57	97.7	241.1	108.6	267.9	121.6	300.0	136.8	337.6	196	343	441
YZL132M₂17	YZG132M₂	3.7	915	38.5	96	162.9	406.1	181.0	451.2	202.7	505.3	228.0	568.5	196	343	441
YZL160M₁27	YZG160M₁	5.8	927	59.7	149	252.5	630.3	280.6	700.3	314.3	784.3	353.5	882.4	911	1421	1617
YZL160M₂27	YZG160M₂	7.5	940	76.1	190	321.9	803.7	351.7	893.0	400.6	1000.2	450.7	1125.2	911	1421	1617

149

型号	电机					减速器
	型号	功率 P/kW	转速 n/ r·min^-1	转矩/N·m		公称传动比i_N
				转矩/N·m		5		5.6		6.3		7.1		8
				额定 M_H	启动 M_n	按电机转矩计算的输出转矩/N·m
				额定 M_H	启动 M_n	M_T	M_Q	M_T	M_Q	M_T	M_Q	M_T	M_Q	M_T	M_Q
YGX132M₁11	YGAG132M₁	1.7	830	19	48	91.2	230.4	102.1	258	114.9	290.3	129.5	327.2	145.9	368.6
YGX132M₂11	YGAG132M₂	2.2	840	26	67	124.8	321.6	139.8	360	157.2	405.2	177.2	456.7	199.7	514.6
YGX132M₁21	YGAG132M₁	1.7	830	19	48	91.2	230.4	102.1	258	114.9	290.3	129.5	327.2	145.9	368.6
YGX132M₂21	YGAG132M₂	2.2	840	26	67	124.8	321.6	139.8	360	157.2	405.2	177.2	456.7	199.7	514.6
YGX160L₁41	YGAG160L₁	4	600	60	150	288	720	822.6	806.4	362.9	907.2	408.9	1022.4	460.8	1152
YZX132M₁21	YZG132M₁	2.2	908	23	57	110.4	273.6	123.6	306.4	139.1	344.7	156.7	388.5	176.6	437.8
YZX132M₂21	YZG132M₂	3.7	915	38	96	182.4	460.8	204.3	516.1	229.8	580.6	259	654.3	291., 8<, /DIV>	7, 37.3
YZX160M₁41	YZG160M₁	5.8	927	59	283.2	715.2	317.2	801	356.8	901.1	402	1015	453	1144
YGX132M₁22	YGAG132M₁	1.7	830	19	48	—	—	—	—	—	—	—	—	—	—
YGX132M₂42	YGAG132M₂	2.2	840	26	67	—	—	—	—	—	—	—	—	—	—
YGX160L₁52	YGAG160L₁	4	600	60	150	—	—	—	—	—	—	—	—	—	—
YZX132M₂42	YZG132M₂	3.7	915	38	96	—	—	—	—	—	—	—	—	—	—
YZX160M₁52	YZG160M₁	5.8	927	59	149	—	—	—	—	—	—	—	—	—	—

型号	电机					减速器
	型号	功率 P/kW	转速 n/ r·min^-1	转矩/N·m		公称传动比i_N
				转矩/N·m		5		5.6		6.3		7.1		8
				额定 M_H	启动 M_n	按电机转矩计算的输出转矩/N·m
				额定 M_H	启动 M_n	M_T	M_Q	M_T	M_Q	M_T	M_Q	M_T	M_Q	M_T	M_Q
YGX132M₁11	YGAG132M₁	1.7	830	19	48	164.2	414.7	182.4	460.8	204.3	516.1	228	576	—	—
YGX132M₂11	YGAG132M₂	2.2	840	26	67	224.6	578.9	249.6	643.2	279.6	720.3	312	804	—	—
YGX132M₁21	YGAG132M₁	1.7	830	19	48	164.2	414.7	182.4	460.8	204.3	516.1	228	576	—	—
YGX132M₂21	YGAG132M₂	2.2	840	26	67	224.6	518.7	249.6	643.2	279.6	720.3	312	804	—	—
YGX160L₁41	YGAG160L₁	4	600	60	150	518.4	1296	576	1440	645	1612.8	720	1800	—	—
YZX132M₁21	YZG132M₁	2.2	908	23	57	198.7	492.5	220.8	547.2	247.3	612.8	276	684	—	—
YZX132M₂21	YZG132M₂	3.7	915	38	96	328.3	809.4	364.8	921.6	408.5	1032	456	1152	—	—
YZX160M₁41	YZG160M₁	5.8	927	59	149	509.7	1281	566.4	1430	634.3	1602	708	1788	—	—
YGX132M₁22	YGAG132M₁	1.7	830	19	48	—	—	—	—	—	—	—	—	456	1152
YGX132M₂42	YGAG132M₂	2.2	840	26	67	—	—	—	—	—	—	—	—	624	1608
YGX160L₁52	YGAG160L₁	4	600	60	150	—	—	—	—	—	—	—	—	1440	3600
YZX132M₂42	YZG132M₂	3.7	915	38	96	—	—	—	—	—	—	—	—	912	2304
YZX160M₁52	YZG160M₁	5.8	927	59	149	—	—	—	—	—	—	—	—	1416	3576

型号	电机					减速器
	型号	功率 P/kW	转速 n/ r·min^-1	转矩 /N·m		公称传动比i_N
				转矩 /N·m		28		31．5		40		5.6	6.3～8	9～10	11.2～12.5	25～40
				额定 M_H	启动 M_n	按电机转矩计算的输出转矩/N·m						按齿轮承载能力计算的额定输出转矩M₂/N·m
				额定 M_H	启动 M_n	M_T	M_Q	M_T	M_Q	M_T	M_Q	按齿轮承载能力计算的额定输出转矩M₂/N·m
YGX132M₁11	YGAG132M₁	1.7	830	19	48	—	—	—	—	—	—	735	607.6	421.4	313.6	—
YGX132M₂11	YGAG132M₂	2.2	840	26	67	—	—	—	—	—	—	735	607.6	421.4	313.6	—
YGX132M₁21	YGAG132M₁	1.7	830	19	48	—	—	—	—	—	—	1195.6	852.6	597.8	441	—
YGX132M₂21	YGAG132M₂	2.2	840	26	67	—	—	—	—	—	—	1195.6	852.6	597.8	441	—
YGX160L₁41	YGAG160L₁	4	600	60	150	—	—	—	—	—	—	2293.2	1675.8	1166.2	882	—
YZX132M₁21	YZG132M₁	2.2	908	23	57	—	—	—	—	—	—	1195.6	852.6	597.8	441	—
YZX132M₂21	YZG132M₂	3.7	915	38	96	—	—	—	—	—	—	1195.6	852.6	597.8	441	—
YZX160M₁41	YZG160M₁	5.8	927	59	149	—	—	—	—	—	—	2293.2	1675.8	1166.2	882	—
YGX132M₁22	YGAG132M₁	1.7	830	19	48	510.7	1290	574.6	1451.5	729.0	1843	—	—	—	—	1568
YGX132M₂42	YGAG132M₂	2.2	840	26	67	698.9	1801	786.2	2026	998.4	2572.8	—	—	—	—	2940
YGX160L₁52	YGAG160L₁	4	600	60	150	1612.9	4032	1814.4	4536	2304	5760	—	—	—	—	4312
YZX132M₂42	YZG132M₂	3.7	915	38	96	1021.4	2580	1149.1	2903	1459.2	3686	—	—	—	—	2940
YZX160M₁52	YZG160M₁	5.8	927	59	149	1585	4005	1784	4505.7	2265	5721.6	—	—	—	—	4312

注：表中M_H—额定转矩，N·m；Mn—启动转矩N·m。

辊道电机减速器实际传动比

公称传动比i_N型号规格	1.4	1.6	1.8	2	2.24	2.5	2.8	3.15	3.55	4	4.5	5
YZD112M₁07	_1.400	_1.565	_1.810	_1.950	_2.278	_2.471	_2.75	_3.111
YZD132M₁10	1.407	1.600	1.826	1.955	2.250	2.474	2.810	3.105
YZD132M₂10
YGL132M₁17	1.400	1.565	1.810	2.043	2.296	2.567	2.736	3.059	3.537	3.953	4.419	5.109
YGL132M₂17
YZL132M₁17
YZL132M₂17
YGL160L₁27	1.393	1.626	1.818	2.097	2.265	2.468	2.848	3.075	3.494	4.081	4.427	4.815
YGL180L₁27
YGL160M₁27
YZL160M₂27
YGX132M₁11												4.95
YGX132M₂11
YGX132M₁21												4.95
YGX132M₂21
YZX132M₁21
YZX132M₂21
YGX160L₁41												5.000
YZX160M₁41
YGX132M₁22
YGX132M₂22
YZX132M₂22
YGX160L₁52

, , ,

5.6	6.3	7.1	8	9	10	11.2	12.5	25	28	31.5	35.5	40



5.365	6.207



5.497	6.000



5.526	6.176	7.000	8.077	8.839	9.938	11.36	12.23

5.526	6.176	7.000	8.077	9.198	9.800	11.31	12.25



5.500	6.188	7.071	8.250	8.833	9.938	11.36	12.23

								24.50	27.56	30.57	34.65	39.92
								25.00	27.50	30.94	35.36	41.25
													, ,	25.50	28.05	31.56	36.06	42.08

新标准（JB/T 5562一1991）与旧标准（JB/ZQ4003一1983）辊道电机减速器型号对照见下表。

辊道电机减速器		电机
新标准 JB/T 5562一1991	旧标准 JB/ZQ 4003一1983	新标准 JB/T 5562一1991	旧标准 JB/ZQ 4003一1983
YZD 112 M₁07	GD3107	YZG 112 M₁	JG 231-6
YZD 132 M₁10	JD 1110；GD 4110	YZG 132 M₁	JZ 211-6；JG 241-6
YZD 132 M₂10	JD 1210；GD 4210	YZG 132 M₂	JZ 212-6；JG 242-6
YGL 132 M₁17	GL 4117	YGAG 132 M₁	JG 241-6
YGL 132 M₂17	GL 4217	YGAG 132 M₂	JG 242-6
YGL 160 L₁27	GL 5127	YGAG 160 L₁	JG 251-8
YGL 180 L₁27	GL 5227	YGAG 180 L₁	JG 252-8
YZL 132 M₁17	JL 1117	YZG 132 M₁	JZ 211-6
YZL 132 M₂17	JL 1217	YZG 132 M₂	JZ 212-6
YZL 160 M₁27	JL 2127	YZG 160 M₁	JZ 221-6
YZL 160 M₂27	JL 2227	YZG 160 M₂	JZ 222-6
YGX 132M₁11	GX 4111	YGAG 132 M₁	JG 241-6
YGX 132 M₂11	GX 4211	YGAG 132 M₂	JG 242-6
YGX 132 M₁21	GX 4121	YGAG 132 M₁	JG241-6
YGX 132 M₂21	GX 4221	YGAG 132 M₂	JG 242-6
YGX 160 L₁41	GX 5141	YGAG 160 L₁	JG 251-8
YZX 132 M₁21	JX 1121	YZG 132 M₁	JZ211-6
YZX 132 M₂21	JX 1221	YZG 132 M₂	JZ212-6
YZX 160 M₁41	JX 2141	YZG 160 M₁	JZ 221-6
YGX 132 M₁22	GX 4122	YGAG 132 M₁	JG 241-6
YGX 132 M₂42	GX 4242	YGAG 132 M₂	JG 242-6
YGX 160 L₁52	GX 5152	YGAG 160 L₁	JG 251-8
YZX 132 M₂42	JX 1242	YZG 132 M₂	JZ 212-6
YZX 160 M₁52	JX 2152	YZG 160 M₁	JZ221-6
