SHT型减速器外形尺寸

SHT型减速器外形尺寸，见图17、表19：

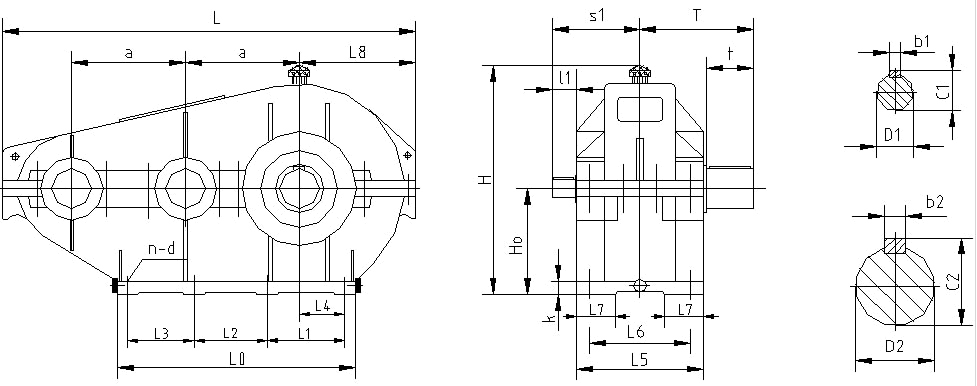

图17  SHT型减速器外形尺寸

表19  SHT型减速器外形尺寸

规
格
中心尺寸
轮 廓 尺 寸
地 脚 螺 栓
高 速 轴 伸
低 速 轴 伸
质量
(kg)
a     H0
H    L   L0     L5     L8
d    n    k    L1    L2    L3    L4    L6    L7
D1    l1   s1    c1      b1
D2   t    T    c2    b2
125
125  115
258  455   300  140  125
M12  4   16   240               80    110   40
18j6   28   100   20.5   6
38k6  58   130  41    10
53
145
145  130
291  530   350  175  148
M16  4   18   280               85    130   50
22j6   36   115   25     8
48k6  82   160  51.5  14
89
175
175  165
367  652   420  200  185
M16  4   20   340               90    150   60
30j6   58   150   33     8
60m6  105  203  64    18
132
215
215  200
433  780   510  240  220
M20  4   25   410               100   185   65
35k6   58   165   38    10
75m6  105  215  79.5  20
204
255
255  230
493  915   600  260  255
M20  6   25   230   270         120   210   70
45k6   82   195   48.5  14
90m6  130  245  95    25
310
300
300  280
585  1075  710  300  295
M24  6   30   280   310         150   235   80
50k6   82   215   53.5  14
110m6 165  315  116   28
528
350
350  325
678  1250  830  340  350
M24  6   35   330   370         180   270   90
55m6   82   240   59    16
130m6 200  365  137   32
708
400
400  355
740  1440  950  370  400
M24  8   40   200   340   290   220   310  100
65m6   105  290   69    18
150m6 200  395  158   36
1020
