1、摆线针轮减速机的使用范围：
摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速机的一种机械，该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的****设备。
2、摆线针轮减速机的主要特点：
a、减速比大、效率高：一级传动减速比为9-87，双级传动减速比为121-7569，多级组合可达数万，且针齿啮合系套式滚动摩擦，啮合表面无相对滑动，故一级减速效率达94％。
b、运转平稳、噪音低：在运转中同时接触的齿数较多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音均在85dB（A）以下。
c、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理（HRC58-62），再精磨而成，且摆线齿与针齿套合传递至针齿形成滚动摩擦时，摩擦系数小，使啮合区无相对滑动，磨损极小，所以经久耐用。
d、结构紧凑，体积小：与同功率的其它减速机相比，重量体积小1/3以上，由于是行星传动，输入轴和输出轴在同一轴线上，以获得尽可能小的尺寸。
3、摆线针轮减速机型号标定法：
单级传动:
 |
|
| 电动机功率为0.55KW |
| 减速比为23 |
| 型号为10（X系列用相应X型号表示） |
| |
| 配置Y系列电动机 |
| 卧式安装（立式安装用L表示）。 |
| B系列摆线针轮减速机（X系列用X表示） | |
|
双级传动
 |
|
| 电动机功率为0.55KW |
| 减速比为473 |
| 型号为13号与11号组合（X系列用相应X型号表示） |
| |
| 配置Y系列电动机 |
| 双级传动 |
| 卧式安装（立式安装用L表示） |
| B系列摆线针轮减速机（X系列用X表示） |
注：型号表示法中字母D代表配置Y系列电动机

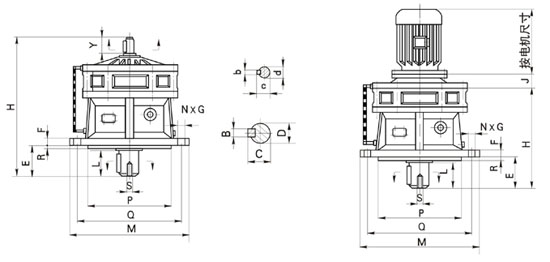

摆线针轮减速机型号对照表（承载能力）
| 机号 |
外型尺寸 |
安装尺寸 |
轴端尺寸 |
重量 |
| H |
M |
J |
E |
F |
G |
N |
P |
Q |
R |
S |
B |
C |
D |
L |
b |
c |
d |
Y |
BL |
BLD(约) |
| BL |
BLD |
BL、BLD10-19号
| B10 |
214 |
165 |
190 |
附
件 |
39 |
10 |
11 |
4 |
140 |
160 |
3 |
M8 |
8 |
33 |
30 |
35 |
5 |
17 |
15 |
22 |
15 |
BL
重
量
＋
电
动
机
重
量 |
| 11 |
263 |
194 |
230 |
61 |
12 |
11 |
6 |
170 |
200 |
4 |
M8 |
10 |
38 |
35 |
46 |
6 |
20.5 |
18 |
35 |
22 |
| 12 |
320 |
246 |
260 |
70 |
15 |
11 |
6 |
200 |
230 |
4 |
M8 |
14 |
48.5 |
45 |
60 |
6 |
24.5 |
22 |
40 |
43 |
| 13 |
39 |
294 |
340 |
80 |
20 |
13 |
6 |
270 |
310 |
5 |
M12 |
16 |
59 |
55 |
74 |
8 |
33 |
30 |
55 |
79 |
| 14 |
465 |
356 |
400 |
101 |
22 |
15 |
8 |
320 |
360 |
5 |
M12 |
20 |
74.5 |
70 |
92 |
10 |
38 |
35 |
62 |
127 |
| 15 |
544 |
431 |
490 |
120 |
30 |
18 |
12 |
400 |
450 |
5 |
M16 |
25 |
95 |
90 |
113 |
14 |
48.5 |
45 |
70 |
200 |
| 16 |
668 |
528 |
580 |
139 |
35 |
22 |
12 |
460 |
520 |
8 |
M20 |
28 |
106 |
100 |
130 |
14 |
53.5 |
50 |
80 |
400 |
| 17 |
791 |
594 |
650 |
182 |
40 |
22 |
12 |
520 |
590 |
10 |
M24 |
28 |
116 |
110 |
142 |
16 |
59 |
55 |
90 |
620 |
| 18 |
1065 |
814 |
880 |
210 |
50 |
38 |
12 |
680 |
800 |
10 |
M30 |
32 |
137 |
130 |
202 |
20 |
74.5 |
70 |
120 |
1220 |
| 19 |
1462 |
1151 |
1160 |
370 |
60 |
39 |
12 |
900 |
1020 |
10 |
M42 |
45 |
190 |
180 |
330 |
25 |
95 |
90 |
150 |
2500 |
XL、XLD2-12号
| X2 |
209 |
159 |
180 |
附
件 |
42 |
12 |
12 |
6 |
130 |
160 |
3 |
M8 |
8 |
28 |
25 |
34 |
5 |
17 |
15 |
22 |
15 |
XL
重
量
＋
电
动
机
重
量 |
| 3 |
263 |
194 |
230 |
51 |
15 |
12 |
6 |
170 |
200 |
4 |
M8 |
10 |
38 |
35 |
46 |
6 |
20.5 |
18 |
35 |
30 |
| 4 |
324 |
250 |
260 |
79 |
15 |
12 |
6 |
200 |
230 |
4 |
M8 |
14 |
48.5 |
45 |
64 |
6 |
24.5 |
22 |
40 |
43 |
| 5 |
427 |
331 |
340 |
93 |
20 |
12 |
6 |
270 |
310 |
4 |
M12 |
16 |
59 |
55 |
85 |
8 |
33 |
30 |
55 |
88 |
| 6 |
484 |
377 |
400 |
92 |
22 |
16 |
8 |
316 |
360 |
5 |
M12 |
18 |
69 |
65 |
81 |
10 |
38 |
35 |
62 |
130 |
| 7 |
514 |
406 |
430 |
114 |
22 |
18 |
8 |
345 |
390 |
5 |
M16 |
22 |
85 |
80 |
96 |
12 |
43 |
40 |
65 |
195 |
| 8 |
585 |
472 |
490 |
112 |
30 |
18 |
12 |
400 |
450 |
6 |
M16 |
25 |
95 |
90 |
110 |
14 |
48.5 |
45 |
70 |
245 |
| 9 |
723 |
571 |
580 |
170 |
35 |
22 |
12 |
455 |
520 |
8 |
M20 |
28 |
106 |
100 |
132 |
14 |
53.5 |
50 |
80 |
395 |
| 10 |
791 |
594 |
650 |
182 |
40 |
22 |
12 |
520 |
590 |
10 |
M24 |
28 |
116 |
110 |
142 |
16 |
59 |
55 |
90 |
620 |
| 11 |
1065 |
814 |
880 |
210 |
50 |
38 |
12 |
680 |
800 |
10 |
M30 |
32 |
137 |
130 |
202 |
20 |
74.5 |
70 |
120 |
1220 |
|
12 |
1462 |
1151 |
1160 |
370 |
60 |
39 |
12 |
900 |
1020 |
10 |
M42 |
45 |
190 |
180 |
330 |
25 |
95 |
90 |
150 |
2500 |
|
