TJ搪玻璃反应罐通用机架

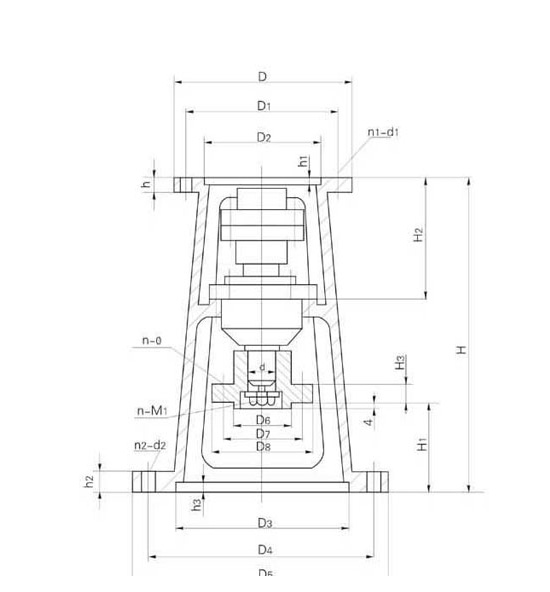

TJ型机架、下装JA型联轴器，主要参数及尺寸

机架型号 减速机型号 输入端接口 输出端接口 H H1 H2 H3 d D6 D7 D8 n-φ n-M1
D D1 D2 h h1 n1-d1 D3 D4 D5 h2 h3 n2-d2
TJ1 B1 230 200 170 20 6 6-12 220 270 305 22 7 4-24 514 201 185 15 35 60 110 140 4-13.5 1-10
TJ2 B1 230 200 170 20 6 6-12 250 300 335 22 7 4-24 517 197 190 15 35 60 110 140 4-13.5 1-10
TJ2 B2 260 230 200 20 7 6-13 250 300 335 25 7 4-24 530 176 210 20 45 85 120 160 4-13.5 1-12
TJ3 B2 260 230 200 20 7 6-13 295 350 392 26 7 4-26 560 206 210 20 45 85 120 160 4-13.5 1-12
TJ3 B3 340 310 270 20 7 6-13 295 350 392 26 7 4-26 560 191 210 20 45 85 120 160 4-13.5 1-12
TJ4 B3 340 310 270 20 7 6-13 345 400 442 26 7 4-26 675 245 250 22 55 100 150 180 4-18 1-16
TJ5 B3 340 310 270 22 7 6-13 390 450 498 26 7 4-30 680 250 250 22 55 100 150 180 4-18 1-16
TJ6 B4 400 360 320
316		 22 7 8-16 435 500 548 30 7 8-30 736 276 250 28 70 110 165 200 4-18 1-16
TJ7 B5 490 450 400 26 10 12-18 440 550 600 30 10 12-22 805 261 296 36 90 150 190 230 6-18 2-12
TJ8 B6 580 520 460 28 10 12-22 500 550 600 32 10 12-22 820 209 362 36 100 140 200 240 6-18 2-16
TJ9 B7 650 590 520 30 12 12-22 560 650 700 40 10 12-27 955 204 420 36 110 150 250 290 6-27 3-16
TJ10 B8 880 800 680 45 12 12-38 720 810 880 45 10 20-27 1200 304 550 40 130 180 290 350 8-27 3-16
