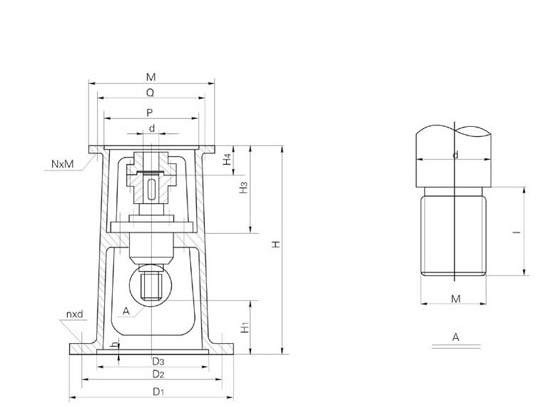

2、HG65-251-69标单支点机架主要参数及尺寸
机架
型号 |
反应罐
（立升） |
减速机
BLD |
反应罐连接处 |
H |
H1 |
H3 |
H4 |
搅拌轴连接处 |
减速机连接处 |
| D1 |
D2 |
D3 |
n×d |
h |
M |
I |
d |
P |
N×M |
D |
Q |
M |
| TB1 |
50
100 |
B1 |
260 |
220 |
190 |
3×14 |
7 |
514 |
110 |
185 |
75 |
33×2 |
50 |
40 |
170 |
6×10 |
35 |
200 |
230 |
| TB2 |
200 |
B1 |
305 |
280 |
220 |
3×14 |
7 |
514 |
140 |
185 |
80 |
42×3 |
60 |
50 |
170 |
6×10 |
35 |
200 |
230 |
| TB3 |
300 |
B2 |
335 |
300 |
250 |
3×18 |
7 |
530 |
190 |
210 |
94 |
42×3 |
70 |
50 |
200 |
6×10 |
45 |
230 |
260 |
| TB3 |
500 |
B2 |
335 |
300 |
250 |
3×18 |
7 |
530 |
190 |
210 |
94 |
48×3 |
70 |
60 |
200 |
6×10 |
45 |
230 |
260 |
| TB4 |
1000 |
B3 |
442 |
400 |
345 |
4×26 |
7 |
675 |
200 |
250 |
100 |
60×4 |
80 |
70 |
270 |
6×12 |
55 |
310 |
340 |
| TB4 |
1500 |
B3 |
442 |
400 |
345 |
4×26 |
7 |
675 |
200 |
250 |
100 |
65×4 |
85 |
76 |
270 |
6×12 |
55 |
310 |
340 |
| TB4 |
2000 |
B3 |
442 |
400 |
345 |
4×26 |
7 |
675 |
200 |
250 |
100 |
78×4 |
90 |
89 |
270 |
6×12 |
55 |
310 |
340 |
| TB5 |
3000 |
B4 |
460 |
400 |
345 |
4×26 |
7 |
720 |
200 |
250 |
120 |
78×4 |
90 |
89 |
320 |
8×14 |
70 |
360 |
400 |
| TB5 |
5000 |
B4 |
548 |
500 |
435 |
4×30 |
7 |
736 |
200 |
250 |
120 |
78×4 |
100 |
95 |
320 |
8×14 |
70 |
360 |
400 |
|
