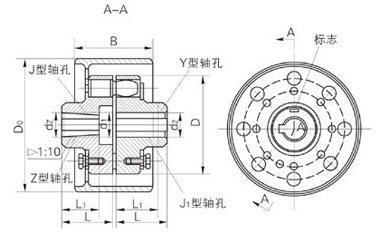

HLL型带制动轮弹性柱销联轴器（GB5014-85）

标记示例

HLL5带制动轮弹性柱销联轴器

主从端：J型轴孔、B型键槽，d1=60mm　L1=107mm

从动端：J型轴孔、B型键槽，d2=55mm　L1=84mm

HLL5联轴器JB60×107/JB55×84　GB5014-85

HLL型带制动轮弹性销联轴器主要技术参数

型号 许用转矩MP
(N·m)		 许用转速
n(r·min-4)		 轴孔直径
d1/mm, d2/mm,dz/mm		 轴孔长度 D0
mm		 D
mm		 B
mm		 质量
kg		 转动惯量
kg·m2		 许用相对位移
Y型 J、J1、Z型
L/mm L1/mm L/mm 轴向
mm		 径向mm 角向
HLL1 315 5600 20,22,24 52 38 52 200 120 85 11 2.18 1 0.15 0°30`
25,28 62 44 62
30,32,35 82 60 82
HLL2 630 5000 30,32,35,38 82 60 82 200 160 85 14 2.45 1 0.15 0°30`
40,42,45,48 112 81 112
HLL3 630 1900 30,32,35,38 82 60 82 315 160 132 25 13.08 1 0.15 0°30`
40,42,45,48 112 84 112
HLL4 1250 1900 40,42,45,48
50,55,56		 112 84 112 315 195 132 40 16.6 1.5 0.15 0°30`
60,63 142 107 142
HLL5 1250 1400 40,42,45,48
50,55,56		 112 84 112 400 195 168 59 49.2 1.5 0.15 0°30`
60,63 142 107 142
HLL6 2000 1400 50,55,56 112 84 112 400 220 168 69 57.6 1.5 0.15 0°30`
60,63,65
70,71,75		 142 107 142
HLL7 2000 1120 50,55,56 112 84 112 500 220 210 91 127.4 1.5 0.15 0°30`
60,63,65
70,71,75		 142 107 142
HLL8 3150 1400 60,63,65
70,71,75		 142 107 142 400 280 168 88 161.7 2 0.20 0°30`
80,85 172 132 172
HLL9 3150 1120 60,63,65
70,71,75		 142 107 142 500 280 210 113 129.2 2 0.20 0°30`
80,85 172 132 172
HLL10 6300 1120 70,71,75 142 102 142 500 320 210 156 156 2 0.20 0°30`
80,85,90,95 172 132 172
100,110 212 167 212
HLL11 6300 960 70,71,75 142 102 142 630 320 265 184 314 2 0.20 0°30`
80,85,90,95 172 132 172
100,110 212 167 212
HLL12 10000 960 80,85,90,95 172 132 172 630 360 265 326 328 2 0.20 0°30`
100,110,120,125 212 167 212
HLL13 16000 800 100,110,120,125 212 167 212 710 410 298 337 713 2 0.20 0°30`
130,140 252 202 252
HLL14 25000 800 110,120,125 212 167 212 710 480 298 458 849 2.5 0.25 0°30`
130,140,150 252 202 252
160,170,180 302 242 302
HLL15 25000 710 110,120,125 212 167 212 800 480 335 504 1231 2.5 0.25 0°30`
130,140,150 252 202 252
160,170,180 302 242 302

注：1、联轴器质量和转动惯量是近似值。

2、轴孔型式及长度L和L1可根据需要选取。
