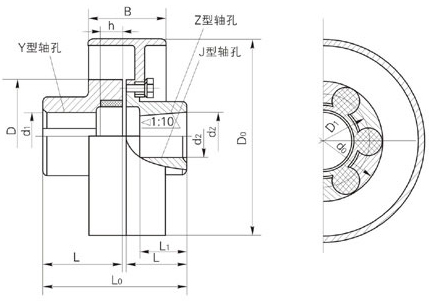

MLL-I型分体式制动轮梅花形弹性联轴器（GB5272-85）

MLL－Ⅰ型分体式制动轮梅花形弹性联轴器主要技术参数

型号 许用转矩MP/(N·m) 许用转速mp/(r·min) 轴孔直径
d1/mm, d2/mm, d3/mm 		轴孔长度 L0
mm		 D0
mm		 B
mm		 D
mm		 D1
mm		 d0
mm		 h
mm		 转动惯量
kg·m2		 质量
kg		 许用位移
弹性件硬度HA Y型 J、Z型
≥75 ≥85 ≥94 L
mm		 L1
mm		 径向
mm		 轴向
mm		 角向
MLL4-Ⅰ-160 140 250 400 4750 25,28 62 44 151 160 70 105 72 100 20 2.0 8.5 0.8 2.5 2°00`
30,32,35,38 82 60 191
40,42 112 84 251
MLL4-Ⅰ-200 3800 25,28 62 44 151 200 85 3.8 9.5
30,32,35,38 82 60 191
40,42 112 84 251
MLL5-Ⅰ-200 250 400 800 3800 30,32,35,38 82 60 197 200 85 125 90 122 25 5.75 13.8 1.0 3.0 1°30`
40,42,45,48 112 84 257
MLL6-Ⅰ-200 400 630 1120 3800 35,38 82 60 203 200 85 145 104 140 30 6.70 16.7
40,42,45,48,50,55 112 84 263
MLL6-Ⅰ-250 3050 35,38 82 60 203 250 105 13.50 21.7
40,42,45,48,20,55 112 84 263
MLL7-Ⅰ-250 710 1120 2240 3050 45,48,50,55 112 84 265 250 105 170 130 166 30 15.25 26.3 3.5
60,63,55 142 107 325
MLL7-Ⅰ-315 710 1120 2240 2400 45,48,50,55 112 84 265 315 135 170 35.0 34.7
60,63,65,70,71,75 142 107 325
MLL8-Ⅰ-315 1120 1800 3550 2400 50,55 112 84 272 315 135 200 156 196 35 45.9 47.3 1.5 4.0
60,63,65,70,71,75 142 107 332
MLL8-Ⅰ-400 1900 50,55 112 84 272 400 170 98.0 61.3
60,63,65,70,71,75 142 107 332
MLL9-Ⅰ-400 1800 2800 5600 1900 60,63,65,70,71,75 142 107 334 400 170 230 180 225 35 132.5 84 4.5 1°00`
80,85,90,95 172 132 394
MLL9-Ⅰ-500 1800 2800 5600 1500 60,63,65,70,72,75 142 107 334 500 210 230 270 108
80,85,90,95 172 132 394
MLL10-Ⅰ-500 2800 4500 9000 1500 70,71,75 142 107 344 500 210 260 205 255 45 330 132 5.0
80,85,90,95 172 132 394
100,110 212 167 484
MLL11-Ⅰ-630 4000 6300 12500 1200 80,85,90,95 172 132 411 630 265 300 245 295 50 782 197 1.8
100,110 212 167 484
MLL12-Ⅰ-710 7100 11200 20000 1050 90,95 172 132 417 710 300 360 300 356 55 1069 212
100,110,120,125 212 167 497
130 252 202 577
MLL13-Ⅰ-800 8000 12500 25000 950 100,110,120,125 212 167 497 800 340 400 335 391 55 1920 294
