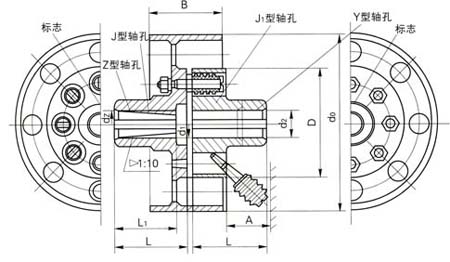

TLL型带制动轮弹性套柱削联轴器（GB4323-84）

TLL型带制动弹性套柱联轴器标记示例：

TLL6弹性套柱销联轴器

主动端：J型轴孔、B型键槽，d1＝65mm，L＝142mm

从动端：J1型轴孔，B型键槽，d2＝70mm，L1＝107mm

TLL6联轴器（JB65×142/J1B70×107）GB4323-84

TLL型带制动轮弹性套柱销联轴器主要技术参数

型号 许用转矩MP
(N·m)		 许用转速
n/(r·min-4)		 轴孔直径
d1/mm,d2/mm,dz/mm		 轴孔长度 D0
mm		 D
mm		 B
mm		 A
mm		 质量
kg		 转动惯量
kg·m2		 许用相对位移
Y型 J、J1、Z型 径向
mm		 角向
L/mm L1/mm L/mm
TLL1 125 3800 25,28 62 44 62 200 130 85 45 8.3 0.05 0.3 1°30`
30,32,35 82 60 82
TLL2 250 3000 32,35,38 82 60 82 250 160 105 45 15.3 0.15 0.3 1°00`
40,42 112 84 112
TLL3 500 2400 40,42,45,48 112 84 112 315 190 132 45 30.0 0.45 0.3 1°00`
TLL4 710 2400 45,48,50,55,56 112 84 112 315 224 132 65 39.6 0.50 0.4 1°00`
60,63 142 107 142
TLL5 1000 2400 50,55,56 112 84 112 315 250 168 65 47.0 1.26 0.4 1°00`
60,63,65,70 142 107 142
TLL6 2000 1900 63,65,70,71,75 142 107 142 400 315 168 80 92.6 1.63 0.4 1°00`
80,85,90,95 172 132 172
TLL7 4000 1500 80,85,90,95 172 132 172 500 400 210 100 127.3 4.04 0.5 0°30`
100,110 212 167 212
TLL8 8000 1200 100,110,120,125 212 167 212 630 475 265 130 304.3 15.00 0.5 0°30`
130 252 202 252
TLL9 16000 1000 120,125 212 167 212 710 600 298 180 576.8 33.0 0.6 0°30`
130,140,150 252 202 252
160,170 302 242 302

注：1、表中联轴器质量、转动惯量是近似值。

2、轴孔型式及长度L，L1可根据需要选取。

3、短时过载不得超过许用转矩Mp值的2倍
