本系列机架适用于常压容器，双支点轴承，搅拌轴旋转平稳与其它双支点相比较结构紧凑外型尺寸小，标定型号以减速机输出轴直径为主参数，上联轴器采用HL型弹性柱销联轴器。由本公司配套供应。

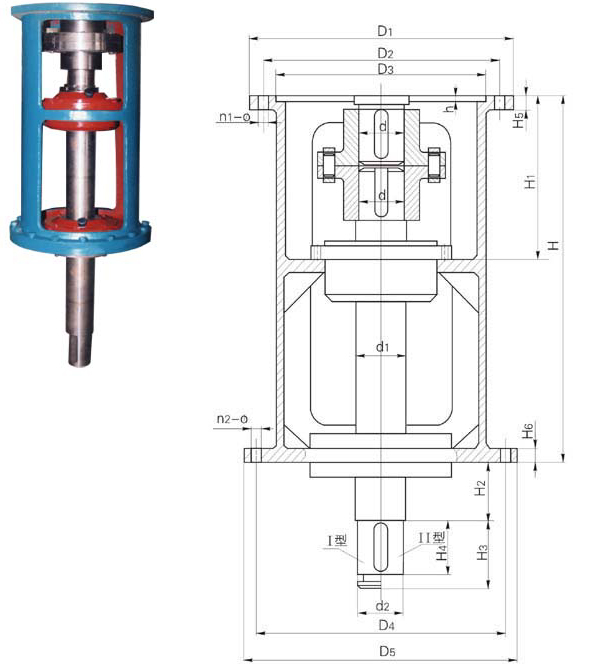

SJA型支点机架主要参数及尺寸
| 机架型号 |
减速机 |
D1 |
D2 |
D3 |
n1-φ |
D4 |
D5 |
n2-φ |
d |
d1 |
d2 |
h |
H |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
| SJA35 |
B1 |
230 |
200 |
170 |
6-12 |
300 |
335 |
4-24 |
35 |
45 |
35 |
5 |
517 |
190 |
200 |
85 |
53 |
18 |
20 |
| SJA45 |
B2 |
260 |
230 |
200 |
6-12 |
350 |
392 |
4-26 |
45 |
50 |
45 |
5 |
560 |
210 |
200 |
100 |
68 |
20 |
22 |
| SJA55 |
B3 |
340 |
310 |
270 |
6-13.5 |
400 |
442 |
4-26 |
55 |
60 |
55 |
6 |
675 |
250 |
250 |
100 |
80 |
20 |
24 |
| SJA70 |
B4 |
400 |
360 |
320(316) |
8-16 |
500 |
548 |
8-30 |
70 |
75 |
70 |
6 |
736 |
250 |
250 |
130 |
105 |
22 |
26 |
| SJA90 |
B5 |
490 |
450 |
400 |
12-18 |
550 |
600 |
12-22 |
90 |
100 |
90 |
7 |
805 |
296 |
300 |
170 |
130 |
26 |
28 |
| SJA100 |
B6 |
580 |
520 |
460(455) |
12-22 |
550 |
600 |
12-22 |
100 |
110 |
100 |
10 |
820 |
362 |
300 |
170 |
140 |
30 |
30 |
| SJA110 |
B7 |
650 |
590 |
520 |
12-22 |
650 |
700 |
12-27 |
110 |
120 |
110 |
12 |
955 |
420 |
350 |
200 |
148 |
35 |
40 |
| SJA130 |
B8 |
880 |
800 |
680 |
12-38 |
810 |
880 |
20-27 |
130 |
140 |
130 |
12 |
1200 |
550 |
400 |
225 |
208 |
55 |
55 |
注：1、Ⅰ型为夹壳式联轴器联接
2、Ⅱ型为JA型联轴器联接
3、如用户对输出轴长度有特殊要求，请在订货时说明。
|
