YG系列辊道用三相异步电动机

YG系列（H112～225）辊道用三相异步电动机是在JG2系列的基础上设计而成的新一代高可靠性辊道电动机。

该电动机具有体积小、重量轻、性能好、使用可靠、维修方便等优点。该系列电动机能够在频繁起动、制动、正反转、反接制动等冲击生载荷和高温、多灰尘环境的恶劣条件下连续或断续工作，具有较高的过载能力，为钢厂工作辊道和运输的专用电动机，也可应用于其他机械设备上。

电动机按用途可分为YGa、YGb两种型式。YGa型电动机具有堵转转矩大、动态常数高、机械特性软的特点，能够频繁起动、制动和反转运行，适用于单独拖动冶金工业的工作辊道辊子。YGb型电动机具有功率大、效率高、机械特性硬的特点，通常只有单向运转，适用于单独拖动冶金工业的传送辊道辊子。

电动机额定电压380V，额定频率50Hz，电动机采用Y形联结，可以满压起动。在保持电压与频率成正比变化的条件下，YGa型电动允许在40～70Hz频率范围内使用（但堵转转矩和动态常数随频率的变化而变化）；YGb型电动机可在10～70Hz频率范围内作恒转矩调速运行。

YGa型电动机主要用于断续工作制，负载持续率以Fc表示：分别为15％、25％、40％、60％四种，其中40％为基准定额。

YGb型电动机主要用于连续工作制（S1）。

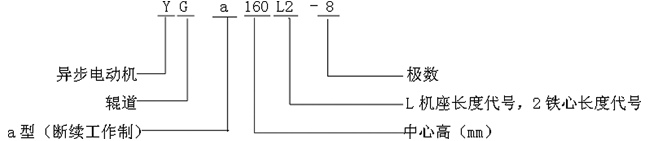

型号含义

二、结构简介

YG系列电动机采用全封闭结构型式，外壳防护等级为IP54，机壳表面有环形散热筋，冷却方式为IC0041。

YGa型采用H级绝缘，YGb型采用下级绝缘（112～200mm）、H级绝缘（225mm）。

电动机增加了轴承润滑脂再补给装置，采用耐高温润滑剂，加强了机械强度。

电动机的安装型式有IMB3、IMB5和IMB35三种。

电机的接线盒位于机座左侧，从轴伸端看，如用户有特殊要求，要订货时说明，另行商议。

YGa型电动机技术数据表

型号	堵转转矩 /（N·m）	堵转电流 /A	功率 /kW	同步转速 /（r/min）	动态常数/（kg·m²/h）				转动惯量 /（kg·m²）	重量 /kg
					Fc=15％	Fc=25％	Fc=40％	Fc=60％
YGa112L1-4 YGa112L2-4 YGa112L1-6 YGa112L2-6 YGa112L1-8 YGa112L2-8 YGa112L1-10 YGa112L2-10 YGa112L2-12	22 36 22 34 17 28 16 25 22	13 19 8.5 12 5.6 9 4.5 7.5 5.3	1.2 1.8 0.8 1.2 0.45 0.75 0.32 0.50 0.3	1500	94 140 215 290 350 495 520 700 1060	92 135 210 285 345 485 510 685 1030	90 130 205 280 335 470 490 660 990	86 125 200 270 320 450 465 625 930	0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0166	57 66 57 66 57 66 57 66 66
				1000
				750
				600
				500
YGa132M1-6 YGa132M2-6 YGa132M1-8 YGa132M2-8 YGa132M1-10 YGa132M2-10 YGa132M1-12 YGa132M2-12	50 71 42 60 38 56 36 53	18 24 12 17 9 13 8.0 11	1.7 2.4 1.1 1.6 0.75 1.1 0.56 0.85	1000	315 390 530 670 790 990 1130 1400	310 380 520 655 770 970 1090 1360	300 375 510 640 740 930 1050 1300	290 360 480 605 700 880 990 1220	0.0251 0.0333 0.0251 0.0333 0.0251 0.0333 0.0251 0.0333	90 98 90 98 90 98 90 98
				750
				600
				500
YGa160S1-8 YGa160S2-8 YGa160S1-10 YGa160S2-10 YGa160S1-12 YGa160S2-12 YGa160S1-16 YGa160S2-16	80 110 80 110 75 105 50 75	22 30 18 24 15 20 9.5 13	2.2 3.0 1.6 2.2 1.2 1.6 0.48 0.75	750	810 1010 1220 1470 1670 2060 2770 3390	790 990 1190 1440 1620 2000 2660 3250	770 950 1150 1380 1550 1910 2500 3050	736 916 1090 1300 1440 1780 2290 2770	0.0646 0.0841 0.0646 0.0814 0.0646 0.0814 0.0646 0.0814	131 142 131 142 131 142 131 142
				600
				500
				375
YGa160L1-8 YGa160L2-8 YGa160L1-10 YGa160L2-10 YGa160L1-12 YGa160L2-12 YGa160L1-16 YGa160L2-16	150 210 150 200 140 190 105 140	40 56 32 40 26 34 18 24	4.0 5.3 3.0 3.8 2.2 3.0 1.1 1.6	750	1230 1470 1880 2260 2590 3120 4340 5170	1200 1430 1830 2200 2510 3020 4160 4950	1160 1380 1760 2120 2400 2880 3990 4640	1110 1310 1670 2000 2230 2680 3540 4180	0.114 0.139 0.114 0.139 0.114 0.139 0.114 0.139	172 190 172 190 172 190 172 190
				600
				500
				375
YGa180L1-8 YGa180L1-10 YGa180L2-10 YGa180L1-12 YGa180L2-12 YGa180L1-16 YGa180L2-16	280 250 320 250 320 190 250	67 48 60 42 53 30 38	6.7 4.8 6.0 4.0 5.0 2.2 3.0	750	1640 2500 2880 3600 4180 5850 6950	1600 2440 2810 3500 4050 5610 6670	1540 2350 2690 3340 3860 5270 6260	1460 2220 2530 3130 3610 4800 5710	0.237 0.237 0.294 0.237 0.294 0.237 0.294	229 229 252 229 252 229 252
				600
				500
				375
YGa200L1-10 YGa200L2-10 YGa200L1-12 YGa200L2-12 YGa200L1-16 YGa200L2-16 YGa200L1-20 YGa200L2-20	400 500 400 500 320 420 250 340	75 95 63 80 90 63 36 48	7.5 9.5 6.3 8.0 4.0 5.3 2.0 2.8	600	3260 3790 4650 5470 7890 9100 11210 12980	3180 3690 4500 5300 7580 8710 10630 12250	3050 3530 4290 5040 7100 8100 9750 11150	2880 3320 4010 4700 6490 7370 8590 9690	0.509 0631 0.509 0.631 0.509 0.631 0.509 0.631	302 337 302 337 302 337 302 337
				500
				375
				300
YGa225M1-10 YGa225M2-10 YGa225M1-12 YGa225M2-12 YGa225M1-16 YGa225M2-16 YGa225M1-20 YGa225M2-20	630 800 630 800 530 670 450 560	125 150 100 130 80 100 63 80	12.0 15.0 10.0 12.0 6.7 8.5 3.6 4.5	600	3870 4440 5550 6330 9380 10770 13830 15750	3740 4290 5350 6080 8950 10250 12990 14760	3550 4050 5050 5710 8310 9460 11760 13300	3280 3740 4650 5220 7460 8400 10050 11280	0.91 1.11 0.91 1.11 0.91 1.11 0.91 1.11	410 445 410 445 410 445 410 445
				500
				375
				300

YGb型电动机技术数据表

型号	连续定额			堵转转矩 /（N·m）	堵转电流 /A	转动惯量 /（kg·m²）	重量 /kg
型号	功率 /kW	转速 /（r/min）	电流 /A	堵转转矩 /（N·m）	堵转电流 /A	转动惯量 /（kg·m²）	重量 /kg
YGb112L1-4 YGb112L2-4 YGb112L1-6 YGb112L2-6 YGb112L1-8 YGb112L2-8 YGb112L1-10 YGb112L2-10 YGb112L1-12 YGb112L2-12	1.2 1.8 0.85 1.25 0.5 0.85 0.36 0.53 0.30 0.45	1410 1410 930 930 690 690 550 550 455 455	2.8 4.0 2.2 3.2 1.7 2.6 1.7 2.4 1.6 2.2	20 32 20 28 15 25 13 20 12 18	18 26 12 17 7 12 6 9 4.5 6.7	0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0112 0.0166 0.0112 0.0166	57 66 57 66 57 66 57 66 57 66
YGb132M1-6 YGb132M2-6 YGb132M1-8 YGb132M2-8 YGb132M1-10 YGb132M2-10 YGb132M1-12 YGb132M2-12 YGb132M1-16 YGb132M2-16	1.8 2.4 1.25 1.8 0.85 1.25 0.63 0.95 0.36 0.50	935 935 695 695 550 550 455 450 320 320	4.6 5.3 3.4 4.5 3.0 4.0 2.8 3.8 2.6 3.5	42 60 36 50 30 45 26 38 20 30	25 32 16 22 12 16 9.5 14 6.7 9.5	0.0251 0.0333 0.0251 0.0333 0.0251 0.0333 0.0251 0.0333 0.0251 0.0333	90 98 90 98 90 98 90 98 90 98
YGb160S1-8 YGb160S2-8 YGb160S1-10 YGb160S2-10 YGb160S1-12 YGb160S2-12 YGb160S1-16 YGb160S2-16	2.5 3.4 1.8 2.4 1.3 1.8 0.71 1.0	695 695 550 550 455 455 330 330	6.0 8.0 5.6 7.1 5.0 6.7 4.5 6.0	71 100 63 90 56 80 42 60	30 42 25 32 20 26 12 17	0.0646 0.0814 0.0646 0.0814 0.0646 0.0814 0.0646 0.0814	131 142 131 142 131 142 131 142
YGb160L1-8 YGb160L2-8 YGb160L1-10 YGb160L2-10 YGb160L1-12 YGb160L2-12 YGb160L1-16 YGb160L2-16	4.5 5.6 3.2 4.2 2.6 3.4 1.5 2.0	695 695 550 550 455 455 330 330	10.5 14 9.0 12 9.0 12 8.5 11	140 190 120 160 110 150 80 110	56 75 42 53 36 48 24 30	0.114 0.139 0.114 0.139 0.114 0.139 0.114 0.139	172 190 172 190 172 190 172 190
YGb180L1-8 YGb180L2-8 YGb180L2-10 YGb180L1-12 YGb180L2-12 YGb180L1-16 YGb180L2-16 YGb180L2-20	6.7 8.0 5.6 4.2 5.0 2.5 3.0 1.4	695 695 555 460 460 340 340 275	16 20 17 14 17 12.5 17 16	240 300 250 200 260 150 190 130	95 110 85 60 75 40 50 35	0.237 0.294 0.294 0.237 0.294 0.237 0.294 0.294	229 252 252 229 252 229 252 252
YGb200L1-10 YGb200L2-10 YGb200L1-12 YGb200L2-12 YGb200L1-16 YGb200L2-16 YGb200L1-20 YGb200L2-20	7.1 9.0 6.3 8.0 4.2 5.3 2.2 3.2	555	19 24 20 24 20 24 189 24	320 400 320 400 250 340 180 250	105 130 90 115 63 80 45 60	0.509 0.631 0.509 0.631 0.509 0.631 0.509 0.631	302 337 302 337 302 337 302 337
		460
		340
		275
YGb225M1-10 YGb225M2-10 YGb225M2-12 YGb225M1-16 YGb225M2-16 YGb225M1-20 YGb225M2-20	11 14 11 6.7 8.5 4.0 4.8	560	30 37 36 30 40 30 38	500 630 630 450 600 340 450	170 210 165 100 125 80 100	0.91 1.11 1.11 0.91 1.11 0.91 1.11	410 445 445 410 445 410 445
		460
		340
		275

YG系列接线管螺纹直径

机座号	管螺纹直径	出线孔直径
YG112～160	M36×2—6H	25
YG180～225	M48×2—6H	36

YG系数列电动机轴承规格表

机座号（中心高）	极数	轴承规格		机座号（中心高）	极数	轴承规格
		轴伸端	非轴伸端			轴伸端	非伸端
112 132 160	4～12 6～16 8～16	2307 Z1 2309 Z1 2311 Z1	M—307 Z1 M—309 Z1 M—311 Z1	180 200 225	8～20 10～20 10～20	2312 Z1 2314 Z1 2316 Z1	M—312 Z1 M—314 Z1 M—316 Z1

YG系列（B3）外形尺寸图

（单位：mm）

型号	极数	A	B	C	D	E	F	G	GD	H	K	AB	AE	AD	HD	L
YG112L	4、6、8、10、12	190	159	70	32	80	10	27	8	112	ф12	235	240	205	240	445
YG132M	6、8、10、12、16	216	178	89	38	80	10	33	8	132	ф12	265	265	220	265	495
YG160S	8、10、12、16	254	178	108	48	110	14	42.5	9	160	ф15	315	315	250	320	570
YG160L	8、10、12、16	254	2564	108	48		14	42.5	9	160		315	315	250	320	690
YG180L	8、10、12、16、20	279	279	121	55		16	49	10	180		360	365	295	365	730
YG200L	10、12、16、20	318	305	133	65	140	18	58	11	200	ф19	415	415	320	415	780
YG225M	10、12、16、20	356	311	149	75	140	20	67.5	12	225	ф19	471	470	335	465	, , , , 835

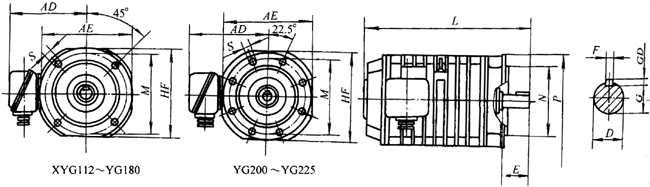

YG系列（B5）外形尺寸图

（单位：mm）

型号	极数	D	E	F	G	GD	M	N	P	S	AE	AD	HF	L
YG112L	4、6、8、10、12	32	80	10	27	8	215	180	250	15	240	205	240	445
YG132M	6、8、10、12、16	38	80	10	33	8	265	230	300	15	265	220	285	495
YG160S	8、10、12、16	48	110	14	42.5	9	300	250	350	19	315	245	335	570
YG160L	8、10、12、16	48		14	42.5	9					315	245	335	690
YG180L	8、10、12、16、20	55		16	49	10					365	295	355	730
YG200L	10、12、16、20	65	140	18	58	11	400	350	450		415	320	450	780
YG225M	10、12、16、20	75	140	20	67.5	12	400	350	450		470	335	465	835

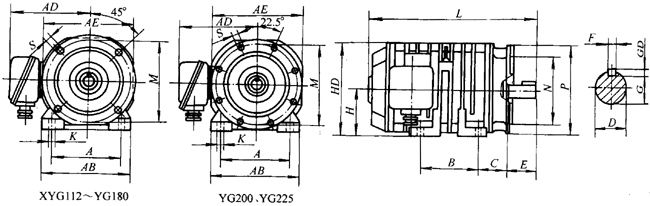

YG系列(B35)外形尺寸图

（单位：mm）

型号	极数	A	B	C	D	E	F	G	GD	H	K	M	N	P	S	AB	AE	AD	HD	L
YG112L	4、6、8、10、12	190	159	70	32	80	10	27	8	112	ф12	215	180	250	15	235	240	205	240	445
YG132M	6、8、10、12、16	216	178	89	38	80	10	33	8	132	ф12	265	230	300	15	265	265	220	290	495
YG160S	8、10、12、16	254	178	108	48	110	14	42.5	9	160	ф15	300	250	350	19	315	315	250	345	570
YG160L	8、10、12、16	254	254	108	48		14	42.5	9	160						360	360	295	365	690
YG180L	8、10、12、16、20	279	279	121	55		16	49	10	180						360	360	295	365	730
YG200L	10、12、16、20	318	305	133	65	140	18	58	11	200	ф19	400	350	450		415	415	320	430	780
YG225M	10、12、16、20	356	311	149	75	140	20	67.5	12	225	ф19	400	350	450		470	470	335	465	835
