SHLD型减速器

SHLD型减速器外形尺寸,见图21、表24:

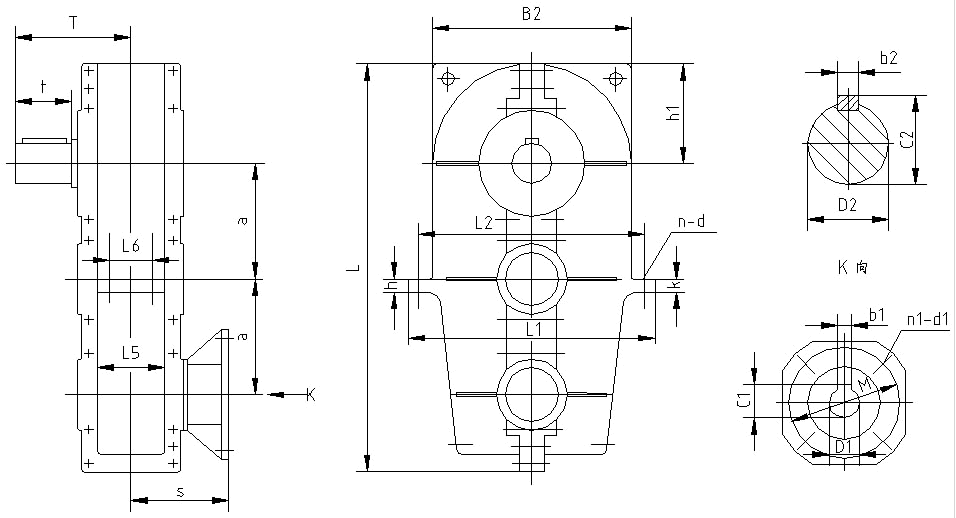

图21  SHLD型减速器外形尺寸

表24  SHLD型减速器外形尺寸

中心尺寸
轮廓尺寸
地 脚 螺 栓
输 入 轴 伸
低 速 轴 伸
参考电机(机座号)
质量
(kg)
a     h1    h
L   B2
d   n   k    L1    L2    L5   L6
D1     b1   c1    M     s     n1   d1
D2    t     T     c2    b2
125
125   110   20
460  220
14  4   20  280   250   77   50
19H7   6   21.8  165  103.5   4   12
24H7   8   27.3  165  113.5   4   12
38k6   58   130   41    10
80
90
58
145
145   118   20
518  236
18  4   22  320   280   92   55
24H7   8   27.3  165   121    4   12
28H7   8   31.3  215   131    4   15
28H7   8   31.3  215   131    4   15
48k6   82   160  51.5   14
90
100
112
69
175
175   148   20
618  296
18  4   22  370   335   108  72
28H7   8   31.3  215   146    4   15
28H7   8   31.3  215   146    4   15
38H7  10   41.3  265   166    4   15
60m6   105  203   64    18
100
112
132
115
215
215   185   25
760  370
22  4   25   460   415   125  80
28H7   8   31.3  215   146    4   15
38H7  10   41.3  265   181    4   15
42H7  12   45.3  300   211    4   19
75m6   105  215  79.5   20
112
132
160
210
