MSH型减速器

MSH型减速器外形尺寸,见图14、表16:

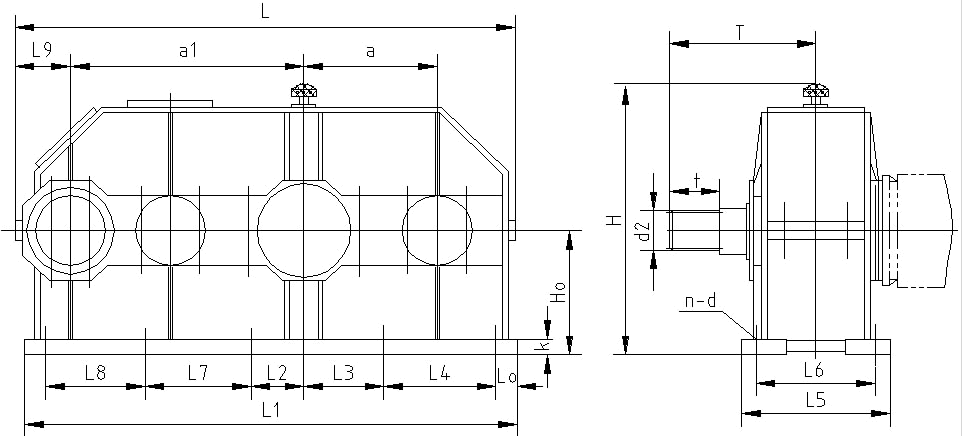

图14  MSH型减速器外形尺寸

表16  MSH型减速器外形尺寸

中 心 尺 寸
轮 廓 尺 寸
地  脚  螺  栓
输   出   轴   伸
所配电机
质量
(kg)
a1      a     H0
H     L     L1     L5     L9
d    n   k    L2   L3     L4     L6    L7    L8    L0
花    键
t     T
350
570    350   325
678   1275  1230  400  155
M24  10  27  320  245  245  350  320       40
EXT36Z×3m×30R×6f
170  490
YEJ132
750
400
650    400   400
845   1430  1380  480  160
M30  12  33  340  280  280  415  360       45
EXT44Z×3m×30R×6f
190  537
YEJ160
1420
500
820    500   475
990   1800  1740  570  190
M36  12  40  200  300  400  500  400  300  60
EXT60Z×3m×30R×6f
265  673
YEJ180
2620
550
910    550   560
1110  2000  1920  610  215
M36  12  40  250  390  390  530  380  380  65
EXT40Z×5m×30R×6f
300  750
YEJ200
3430
600
1000   600   630
1270  2200  2100  670  240
M42  12  45  300  420  420  580  400  400  80
EXT45Z×5m×30R×6f
360  800
YEJ225
4310
