YZWI YZWII型外装式电动滚筒

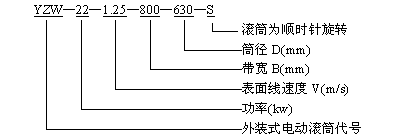

YZWI YZWII型外装电动滚筒型号说明

一、产品用途及特点

1.用途:

 YZW型外装式电动滚筒是为各种带式输送机、斗式提升机、卷扬机等配套的新型驱动装置。

2. 主要特点:

a. 该产品的减速机构采用摆线针轮传动,使电机外露与滚筒直联,可取代电动机一减速机一传动滚筒组成的老式驱动装置。

b. 克服了渐开线齿轮电动滚筒易损坏的缺点,具有过载能力强,运转平稳,效率高等优点。

c. 电机外联改变了散热条件,且安装维修方便,避免了电动机遭油浸蚀,延长了使用寿命。

d. 设有****的逆止装置,可防止上运物料停机时皮带下滑。

e. 滚筒表面覆盖人字形、菱形等多种花纹胶层,以提高牵引胶带的能力。

f. 也可配用防爆电机,应用于有防爆要求的场合。

二、标记示例:

1、滚筒旋转方向必须面对电机尾部观察,顺时针旋转标注“S”,逆时针旋转标注“N”,不需逆止时,则不标注滚筒旋转方向代号。

2、滚筒必须在输出扭矩范围内使用,其输出扭矩按下式计算:

式中:M——扭矩(Nm)D——滚筒直径(m)P——功率(kW)V——带速(m/ s)

YZW315(320)、YZW400、YZW500、YZW630、YZW800、YZW1000、型外装电动滚筒基本参数

直径
(mm)
功率
(Kw)
带宽(mm)
表  面  线  速  度  (m/s)
质量(Kg)
315(320)


0.25
0.32
0.4
0.55
0.63
0.8
1.0
1.25
1.6
2
2.5

1.5
500
·
·
·
·
·
·
·




198
650
·
·
·
·
·
·
·




210
2.2
500
·
·
·
·
·
·
·
·
·


200
650
·
·
·
·
·
·
·
·
·


210
3
500



·
·
·
·
·
·


230
650



·
·
·
·
·
·


240
800



·
·
·
·
·
·


245
4
500



·
·
·
·
·
·


240
650



·
·
·
·
·
·


245
800



·
·
·
·
·
·


258
400
1.5
500

·
·
·
·






225
650

·
·
·
·






235
800

·
·
·
·






250
2.2
500

·
·
·
·
·
·
·
·
·

230
650

·
·
·
·
·
·
·
·
·

240
800

·
·
·
·
·
·
·
·
·

255
3
500

·
·
·
·
·
·
·
·
·

260
650

·
·
·
·
·
·
·
·
·

280
800

·
·
·
·
·
·
·
·
·

290
4
800

·
·
·
·
·
·
·
·
·

270
650

·
·
·
·
·
·
·
·
·

280
800

·
·
·
·

·
·
·
·

295
5.5
500






·
·
·
·

305
650






·
·
·
·

320
800






·
·
·
·

340



直径(mm)
功率(Kw)
带宽(mm)
表  面  线  速  度  (m/s)
质量(Kg)
500


0.40
0.55
0.63
0.8
1.0
1.25
1.6
2.0
2.5
3.15

1.5
500
·
·
·
·
·





290
650
·
·
·
·
·





305
800
·
·
·
·
·





320
2.2
500


·
·
·
·
·
·


295
650


·
·
·
·
·
·


310
800


·
·
·
·
·
·


325
3
500
·
·
·
·
·
·
·
·


340
650
·
·
·
·
·
·
·
·


360
800
·
·
·
·
·
·
·
·


375
4
500
·
·
·
·
·
·
·
·


350
650
·
·
·
·
·
·
·
·


365
800
·
·
·
·
·
·
·
·


380
5.5
500
·
·
·
·
·
·
·
·


420
650
·
·
·
·
·
·
·
·


430
800
·
·
·
·
·
·
·
·


450
7.5
500
·
·
·
·
·





440
650
·
·
·
·
·





455
800
·
·
·
·
·





470
11
500

·
·
·
·
·
·
·
·
·
510
650

·
·
·
·
·
·
·
·
·
535
800

·
·
·
·
·
·
·
·
·
560
15
500

·
·
·
·
·
·
·
·
·
540
650

·
·
·
·
·
·
·
·
·
565
800


·
·
·
·
·
·
·
·
590
18.5
500






·
·
·
·
570
650






·
·
·
·
600
800






·
·
·
·
635
22
500






·
·
·
·
605
650






·
·
·
·
640
800






·
·
·
·
675



直径(mm)
功率(Kw)
带宽(mm)
表  面  线  速  度  (m/s)
质量(Kg)
630


0.55
0.63
0.8
1.0
1.25
1.6
2.0
2.5
3.15

7.5
650
·
·
·
·
·




615
800
·
·
·
·
·




640
1000
·
·
·
·
·




680
1200
·
·
·
·
·




720
11
650

·
·
·
·
·
·
·
·
700
800

·
·
·
·
·
·
·
·
725
1000

·
·
·
·
·
·
·
·
770
1200

·
·
·
·
·
·
·
·
820
15
800

·
·
·
·
·
·
·
·
750
1000

·
·
·
·
·
·
·
·
790
1200

·
·
·
·
·
·
·
·
840
18.5
800

·
·
·
·
·
·
·
·
800
1000

·
·
·
·
·
·
·
·
845
1200

·
·
·
·
·
·
·
·
890
1400

·
·
·
·
·
·
·
·
950
22
800

, , , ,
·
·
·
·
·
·
·
·
890
1000

·
·
·
·
·
·
·
·
940
1200

·
·
·
·
·
·
·
·
995
1400

·
·
·
·
·
·
·
·
1050
30
800



·
·
·
·
·
·
1040
1000



·
·
·
·
·
·
1090
1200



·
·
·
·
·
·
1150
1400



·
·
·
·
·
·
1210
37
800





·
·
·
·
1100
1000





·
·
·
·
1160
1200





·
·
·
·
1220
1400





·
·
·
·
1280
45
800





·
·
·
·
1200
1000





·
·
·
·
1280
1200





·
·
·
·
1360
1400





·
·
·
·
1430



直径(mm)
功率(Kw)
带宽(mm)
表  面  线  速  度  (m/s)
质量(Kg)
800


0.63
0.8
1.0
1.25
1.6
2.0
2.5
3.15
4.0

7.5
1000
·
·
·
·





840
1200
·
·
·
·





880
1400
·
·
·
·





930
11
1000

·
·
·
·
·
·
·

930
1200

·
·
·
·
·
·
·

970
1400

·
·
·
·
·
·
·

1030
15
1000

·
·
·
·
·
·
·

1010
1200

·
·
·
·
·
·
·

1060
1400

·
·
·
·
·
·
·

1115
18.5
1000

·
·
·
·
·
·
·

1060
1200

·
·
·
·
·
·
·

1120
1400

·
·
·
·
·
·
·

1175
22
1000

·
·
·
·
·
·
·

1160
1200

·
·
·
·
·
·
·

1220
1400

·
·
·
·
·
·
·

1280
30
1000


·
·
·
·
·
·

1320
1200


·
·
·
·
·
·

1380
1400


·
·
·
·
·
·

1430
37
1000





·
·
·

1430
1200





·
·
·

1490
1400





·
·
·

1550
45
1000





·
·
·

1970
1200





·
·
·

2030
1400





·
·
·

2100
1000
15
1000


·
·
·
·
·
·

1225
1200


·
·
·
·
·
·

1290
1400


·
·
·
·
·
·

1355
18.5
1000


·
·
·
·
·
·

1285
1200


·
·
·
·
·
·

1350
1400


·
·
·
·
·
·

1410



直径
(mm)
功率
(Kw)
带宽
(mm)
表  面  线  速  度  (m/s)
质量(Kg)
1000


0.63
0.8
1.0
1.25
1.6
2.0
2.5
3.15
4.0

22
1000


·
·
·
·
·
·

1390
1200


·
·
·
·
·
·

1470
1400


·
·
·
·
·
·

1535
30
1000



·
·
·
·
·

1560
1200



·
·
·
·
·

1630
1400



·
·
·
·
·

1700
37
1000






·
·
·
1670
1200






·
·
·
1745
1400






·
·
·
1820
45
1200






·
·
·
2410
1400






·
·
·
2490

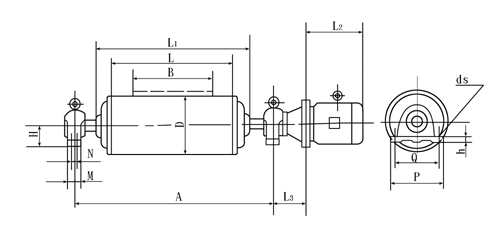

YZW315(320)、YZW400、YZW500、YZW630、YZW800、YZW1000、型外装式电动滚筒外形及安装尺寸



D
BB
A
L
L1
L2
H
M
N
P
Q
dS
h
L2
315(320)
500
850
600
≤732








120
90

340
280
27
35
Y100
Y112
131

650
1000
750
≤882
800
1300
950
≤1032
Y132
151
400
500
850
600
≤744
120
90

340
280
27
35
Y100
Y112
131

650
1000
750
≤894
800
1300
955
≤1044
Y132
151
500
500
850
600
≤748
100
70

340
280
27
35
Y100
Y112
131

620
Y132
147
650
1000
750
≤900
120
90
Y160M
187
800
1300
950
≤1100
120
90
Y160L
Y180
210
630
650
1000
750
≤868
120
90

340
280
27
35
Y160M
194
800
1300
950
≤1068
140
130
80
400
330
27
35
Y160L
Y180
205
1000
1500
1150
≤1268
140
130
80
400
330
27
35
Y200
203
1200
1750
1400
≤1514
160
160
90
440
360
34
50
Y225
238
1400
2000
1600
≤1720
160
160
90
440
360
34
50
800
1000
1500
1150
≤1268
140
145
80
400
330
27
35
Y160
Y180
200
1200
1750
1400
≤1514
160
160
90
440
360
34
50
Y200
210
1400
2000
1600
≤1720
160
160
90
440
360
34
50
Y225
240
1000
1000
1500
1150
≤1268
140
145
80
400
330
27
35
Y160
Y180
200
1200
1750
1400
≤1514
160
160
90
440
360
34
50
Y200
210
1400
2000
1600
≤1720
160
160
90
440
360
34
50
Y225
240
