TDY75型油冷式电动滚筒

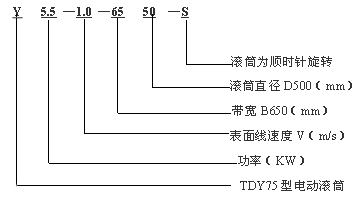

TDY75型油冷式电筒滚筒型号说明

一、适用范围及特点

1 可以代替目前广泛使用着的电机─减速器型式的外驱动装置,用来构成胶带输送机,既可输送煤炭、矿石、砂子、水泥、面粉等散装物料,也可以输送麻包、设备等成件物品。

2 结构简单紧凑,占用空间面积小。

3 密封良好,适用于粉尘浓度大、潮湿泥泞的工作场所。

4 使用维修方便,操作安全可靠,寿命长。

5 能源消耗少,且容易实现集中控制。

6 可满足各种逆止、制动、包胶等需求。

二、标记示例及其选用说明

1、逆止型滚筒旋转方向必须面对电机接线盒端观察,顺时针旋转标注“S”,逆时针旋转标注“N”,不需逆止时可不标注滚筒转向代号。

2、滚筒必须在输出扭矩范围内使用,其输出扭矩按下式计算:

式中:M——扭矩(Nm)D——滚筒直径(m)P——功率(kW)V——带速(m/s)

TDY75型油冷式电动滚筒基本参数

直径(mm)
功率(kW)
带宽(mm)
胶带速度(m/s)
质量(kg)
max
0.8
1.0
1.25
1.6
2.0
2.5
3.15
4.0
320
1.5
500




182
650




192
2.2
500





184
650





194
3
500






217
650






224
4
500







224
650







236
400
2.2
500




216
600




227
3
500




248
650




262
4
500





253
650





267
500
1.5
500






269
650






280
2.2
500




271
650




282
800





312
3
500




299
650




313
800




343
4
500



305
650



319
800



349
5.5
500




365
650



401
800



430
7.5
650




414
800



443
11
650





476
800




513
15
800




537
630
3
1000







526
4
1000





533
1200







587
5.5
800




572
1000




603
1200



673
7.5
800




587
1000



618
1200



687
11
650






608
800





674
1000


706
1200



776
15
800






692
1000





724
1200



794
备注
带“●”为常用标准规格。

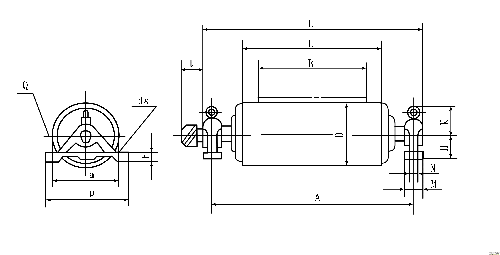

TDY75型油冷式电动滚筒外形及安装尺寸

D
B
A
L
L1
t
H
K
M
N
P
a
h
ds
320
500
850
600
940
95
120
105
90
/
340
280
35
27
650
1000
750
1090
120
90
340
280
35
400
500
850
600
940
95
120
125
90
/
340
280
35
650
1000
750
1090
120
90
340
280
35
500
500
850
600
960
115
100
145
70
/
340
280
35
620
650
1000
750
1120
120
90
340
280
35
800
1300
950
1420
120
90
340
280
35
630
650
1000
750
1120
115
120
175
 90
/
340
280
35
800
1300
950
1430
140
 130
80
400
330
35
1000
1500
1150
1630
140
 130
80
400
330
35
1200
1750
1400
1880
160
160
90
440
360
50
34
