1、YP型减速机选型表
|
减速机型号 |
电机型号 |
电机功率 |
电机转速 |
传动比I |
出轴转速 |
出轴直径 |
许用出轴扭矩 |
中心距A |
键槽宽 |
键槽深 |
重量 |
|
高强力带系列 |
窄V带系列 |
|
YPD8-65 |
YPV7-65 |
YJL12-10 |
65 |
589 |
5.9-4.0
3.9-2.36 |
100-145
150-250 |
100
95 |
6250
4800 |
1530
1100 |
28
25 |
90
86 |
1900 |
|
YPD8-75 |
YPV7-75 |
YJL12-10 |
75 |
590 |
5.9-4.0
3.9-2.36 |
100-145
150-250 |
105
100 |
7200
5500 |
1530
1100 |
28
28 |
95
90 |
2200 |
|
YPD8-95 |
YPV8-95 |
YJL12-10 |
95 |
590 |
5.9-4.0
3.9-2.36 |
100-145
150-250 |
120
110 |
9100
6000 |
1720
1366 |
32
28 |
109
100 |
3000 |
|
YPD8-115 |
YPV9-115 |
YJL12-10 |
115 |
590 |
5.9-4.0
3.9-2.36 |
100-145
150-250 |
130
125 |
11000
7300 |
1720
1366 |
32
32 |
119
114 |
3200 |
|
YPD8-130 |
YPV9-130 |
YJL12-8 |
130 |
735 |
5.9-4.0
3.9-2.36 |
125-185
190-300 |
130
125 |
10000
6900 |
1960
1366 |
32
32 |
119
114 |
3200 |
|
|
YPV10-130 |
YJL13-12 |
130 |
485 |
5.9-4.0
3.9-2.36 |
100-145
150-250 |
160
130 |
15200
1000 |
1960
1366 |
40
32 |
147
119 |
4600 |
|
|
YPV10-155 |
YJL13-10 |
155 |
290 |
5.9-4.0
3.9-2.36 |
100-145
150-580 |
160
130 |
15000
10000 |
2360
1530 |
40
32 |
147
119 |
5500 |
|
|
YPV10-200 |
YJL13-10 |
200 |
590 |
5.9-2.36 |
100-250 |
160 |
19100 |
2360 |
40 |
147 |
5500 |
|
|
YPV11-250 |
YJL410-12 |
250 |
490 |
5.9-430
3.6-2.36 |
82-120
125-200 |
200
180 |
29000
19100 |
2360
1905 |
45
45 |
185
165 |
6000 |
|
|
YPV11-280 |
YJL410-10 |
280 |
590 |
5.9-4.0
3.9-2.36 |
82-120
125-200 |
200
180 |
27000
18000 |
2360
1905 |
45
45 |
185
165 |
6500 |
|
|
YPV12-320 |
YJL410-12 |
320 |
490 |
5.9-4.0
3.9-2.3.6 |
82-120
125-200 |
220
200 |
37000
25000 |
2360
1905 |
50
45 |
203
185 |
8000 |
|
|
YPV12-380 |
YPL1410-10 |
380 |
590 |
5.9-4.0
3.9-2.36 |
100-145
150-250 |
220
200 |
37000
25000 |
2360
1905 |
50
45 |
203
185 |
8500 |
2、型号标定方法及示例
 |
|
| 出轴型式（Ⅰ型为夹壳型，Ⅱ型为普通型） |
| 输出转速 |
| 电机功率及极数 |
| 机型（分为a型与b型） |
| D8表示高强力V带型号及根数，V7、V8、V9、V10表示窄V带及根数。 |
| 机型号 |
注：采用窄V带比高强力V带传动效率更高，寿命更长，并且整机重量减少约10-15％。

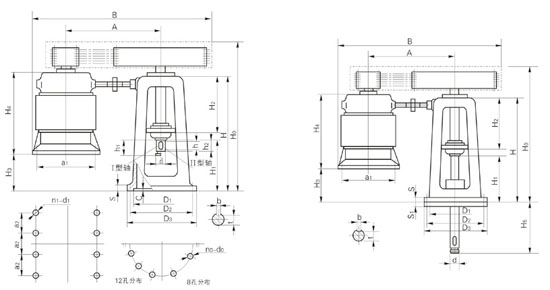

主要尺寸
|
减速机型号 |
外型及安装尺寸 |
a型尺寸 |
b型尺寸 |
|
高强力带 |
窄V带 |
B |
H2 |
H4 |
h |
h1 |
h2 |
D1H9 |
D2 |
D3 |
D0-d0 |
S |
C |
a1 |
a2 |
a3 |
n1-d1 |
H0 |
H |
H1 |
H3 |
H0 |
H |
H1 |
H3 |
H5 |
S1 |
|
YPD8-65 |
YPV7-65 |
3000
2380 |
640 |
1199 |
150 |
220 |
160 |
730 |
830 |
900 |
8-φ27 |
30 |
6 |
900 |
300 |
300 |
8-φ27 |
1836 |
1530 |
700 |
320 |
1550 |
1150 |
320 |
0 |
700 |
35 |
|
YDP8-75 |
YPV7-75 |
3000
2380 |
640 |
1199 |
150 |
220 |
160 |
840 |
940 |
1010 |
8-φ30 |
36 |
8 |
900 |
300 |
300 |
8-φ27 |
1866 |
1530 |
700 |
320 |
1550 |
1150 |
320 |
0 |
700 |
40 |
|
YPD8-95 |
YPV8-95 |
3200
2566 |
750 |
1199 |
180 |
240 |
220 |
840 |
940 |
1010 |
8-φ30 |
36 |
8 |
900 |
300 |
300 |
8-φ27 |
2075 |
1680 |
798 |
524 |
1580 |
1182 |
300 |
26 |
800 |
40 |
|
YPD8-115 |
YPV9-115 |
3200
2566 |
870 |
1299 |
180 |
240 |
220 |
970 |
1080 |
1150 |
12-φ30 |
38 |
8 |
900 |
300 |
300 |
8-φ27 |
2306 |
1950 |
860 |
690 |
1650 |
1288 |
300 |
28 |
800 |
45 |
|
YPD8-130 |
YPV9-130 |
3450
2566 |
|
|
YPV10-130
YPV10-155
YPV10-200 |
4100 |
1300 |
1360 |
220
180 |
260
140 |
230
220 |
1200 |
1330 |
1410 |
12-φ30 |
50 |
10 |
1000 |
340 |
320 |
8-φ27 |
2920 |
2500 |
990 |
1280 |
2170 |
1750 |
240 |
530 |
800 |
50 |
|
|
YPV11-250
YPV11-280 |
4100 |
1300 |
1740 |
270
230 |
330
300 |
280
250 |
1300 |
1550 |
1600 |
12-φ34 |
60 |
10 |
1310 |
400 |
400 |
8-φ28 |
3100 |
2500 |
990 |
850 |
2200 |
1750 |
240 |
100 |
800 |
60 |
|
|
2-320
2-180 |
4100 |
1300 |
1725 |
270
230 |
330
300 |
280
250 |
1300 |
1550 |
1600 |
12-φ34 |
60 |
10 |
1310 |
400 |
400 |
8-φ28 |
3100 |
2500 |
990 |
850 |
2200 |
1750 |
240 |
100 |
800 |
60 |
注：本系列减速机配用电机根据上海电机厂样本编制，若选用其他电机厂产品，电机尺寸须相应调整，（其中YJL1410为湘潭电机厂型号，其电机面安装尺寸为φ1150，12-φ28均布）。
|
