GCWS圆弧圆柱双极蜗杆减速器

GCWS系列圆弧齿圆柱蜗杆减速机特点标记方法

一、特点

GCWS系列蜗杆减速机采用了轴截面为圆弧形的圆柱蜗杆,蜗轮齿形为与蜗杆相共轭的圆弧,故凸凹啮合。具有性能可靠,承载能力强,体积小,噪声低,运转平稳,效率高,密封好等优点。主要配套安装于化工、制药、造纸、酿酒等容器上作传动搅拌用。特别与搪玻璃反应罐配套安装,由于设计采用了直径较大的蜗轮轴,并加长了该轴的两上轴承支撑点距离,改变了原来靠通用支架联接三轴一体的传动搅拌形式为减速机与搅拌器直联一体的传动搅拌形式。从而比同类产品体积小1/3,承载能力强0.5-1.5倍,传动效率提高10%-20%。

该减速机与搅拌器联接形式有两种:一种是内,外锥体加螺纹的直联型,另一种是立式夹壳式联轴器。

二、型式、规格的标注法

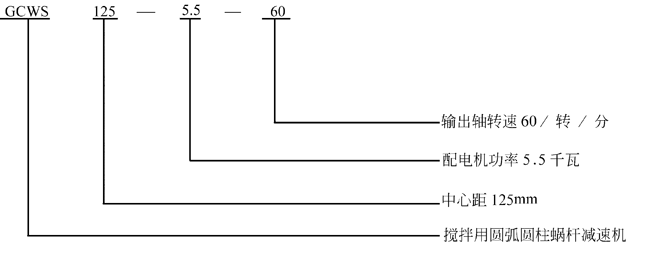

1、型式、标注法

GCWS系列圆弧齿圆柱蜗杆减速机外形及安装尺寸

(1)CCWS搅拌用圆弧齿圆柱蜗杆减速机

减速机
型号
电动机
功率
三角带传动
D
D1
H1
H2
M
配罐范围
(立升)
支架
型号
相当于
JB支架
型号
根数
蜗杆带
轮直径
GCWS100
0.55~1.5
A~3
155
270
335
148
612
M24
50~100
JC1
JB1
1.5~2.2
300
335
136
612
M33
250
JC2
JB2
3
350
392
164
645
M33
300~50
JC3
JB3
GCWS125
3~5.5
B~3
230
400
442
203
744
M42
1000~2000
JC4
JB4
GCWS160
5.5~11
B~4
230
450
500
193
1029
M52
3000~5000
JC5
JB5

注:按反应罐实际扭矩选配电机功率。

GCWS系列圆弧齿圆柱蜗杆减速机外形及安装尺寸

减速机
型号
电动机
功率
三角带传动
D
D1
H1

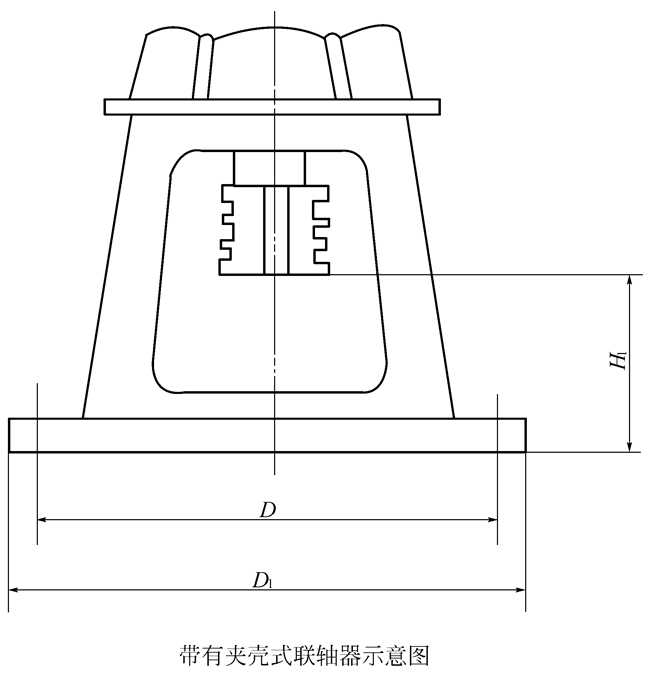

夹壳联
轴器型号
配罐范围
(立升)
支架
型号
相当于
JB支架
型号
根数
蜗杆带
轮直径
GCWS100
0.55~1.5
A~3
155
270
305
125
GJL1
50~100
JC1
JB1
1.5~2.2
300
350
94
GJL2
200
JC2
JB2
3
350
392127
127
GJL2
300~500
JC3
JB3
GCWS125
3~5.5
B~3
230
400
442
143
GJL3
1000~2000
JC4
JB4
GCWS160
5.5~11
B~4
230
450
500
130
GJL4
3000~5000
JC5
JB5
GCWS200
11~18.5
    3
C~
    4
305
500
550
241
GJL5
6300~8000
JC6

GCWS250
18.5~30
C~5
305
550
610
145
GJL6
10000~20000
JC7

30~45
C~6
305
650
700
230
30000~40000
JC8


注:按反应罐实际扭矩选配电机功率,超出表内范围可为用户另行设计制作。

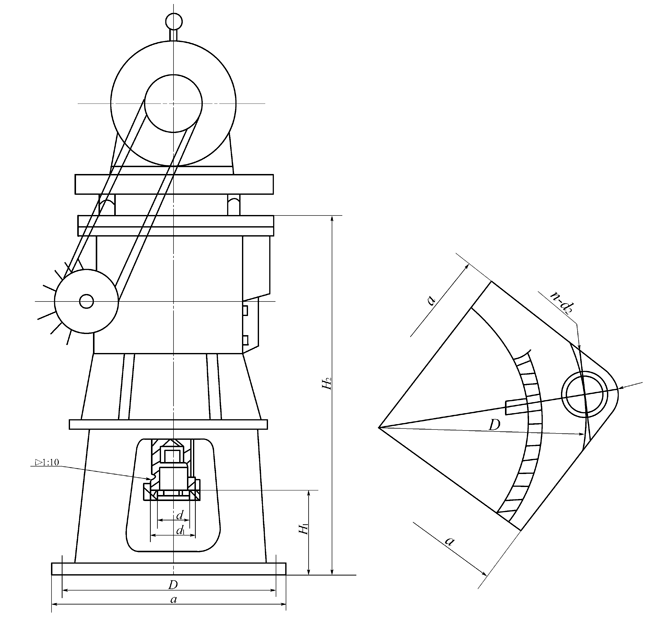

(2)配机械密封支架圆弧齿圆柱减速机外形尺寸(部标)

支架
型号
外形尺寸
H1
H2
a
D
d
d1
R
n-d2
JCM3
173
623
304
350
ф59
M75×8
48
4-ф28
JCM4
203
651
354
400
ф73
M85×3
48
4-ф28
JCM5
214
728
404
450
ф87
M10×3
68
4-ф32

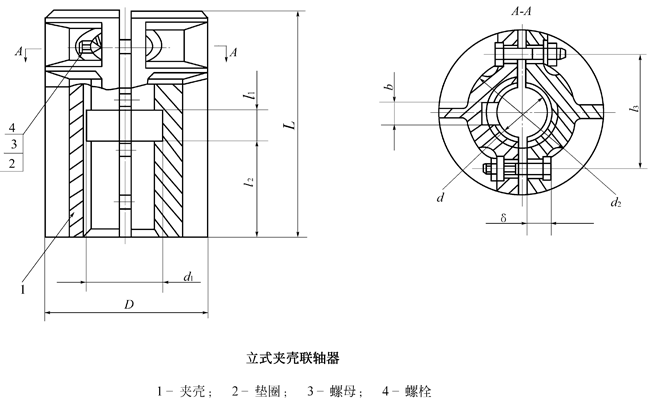

(3)夹壳联轴器基本参数和尺寸

GCWS系列圆弧齿圆柱蜗杆减速机外形及安装尺寸

型号
公称
轴径
d
**大
转矩
Tmax/
N·m
许用
转矩
[n]/
r·min-1
D
d1
d2
L
l1
l2
b
l3
δ
螺栓
质量
m/kg
个数
直径×长度
GJL1
30
85
900
102
38
62
130
20
55
8
64
16
4
M12×50
4.47
GJL2
40
236
800
118
48
76
162
20
71
12
80
16
6
M12×50
7.60
GJL3
50
530
700
135
62
90
190
24
83
16
94
18
6
M12×55
10.85
GJL4
65
1400
550
172
78
120
250
30
110
20
124
22
8
M16×65
25.06
GJL5
80
2650
510
94
94
130
280
38
121
24
138
24
8
M16×70
30.16
GJL6
95
5200
415
110
110
160
330
38
146
28
164
30
8
M24×100
56.38
GJL7
110
9000
380
125
125
190
390
46
172
28
190
38
8
M24×120
78.00

注:1、**高温度为250℃。

2、夹壳联轴器**高圆周线速度为5m/s。

3、当对旋转偏摆量要求严格时,应根据具体情况进行平衡试验。

4、可按客户要求另行设计制作。

GCWS系列圆弧齿圆柱蜗杆减速机使用注意事项

三、使用注意事项

1、本机蜗杆可正逆两方向运转,但不得时逆时顺运转,环境温度低于0℃时,起动前润滑油必须加温到0℃以上,当工作环境温度高于40℃时,必须采用冷却措施。

2、减速机的润滑

润滑方法采用油浸润滑,因此在运转前必须加油,加油时不得高于或低于油面线高度,在通常情况下,根据滑动速度大小按下表选择适当的润滑油。

3、对连续工作制的减速器,油池温升不得超过80℃,油池温度不得超过100℃。

4、安装时减速器与原动机和工作机之间必须仔细对中,输出轴与工作机必须垂直联结。

5、减速器****次使用时,当运转150-300小时后需换润滑油,在以后的使用中应定期检查油的质量,对于长期连续工作的减速器每500-1000小时换油一次,对于每天工作不超过8小时的减速器第1200-8000小时换油一次。

6、减速器应加入与原来使用牌号相同的油,不得与不同牌号油混全合用,牌号相同而粘度不同油允许混合使用。

7、工作中,当发现油温,温升超过或产生不正常的噪声等现象时,应停止使用,分析原因,待排除故障后,须重新换油再继续使用。

8、本减速机出厂时润滑油已放掉,使用时须先加油。

GCWS圆弧齿圆柱蜗杆减速机所用润滑油的推荐牌号



中心距
mm
蜗杆额定转速
min
减速器内在
传动比
润滑油
50℃(cst)
40℃(cst)
蜗轮蜗杆油牌号
100
1500
15.5
225
414~506
N460蜗轮蜗杆油
31
225
414~506
""
125
1500
15.5
225
414~506
N450"
31
225
414~506
""
160
1500
15.5
169
288~352
N320"
31
169
288~352
""
200
1500
15.5
169
288~352
N320"
31
169
288~352
""
250
1000
15.5
169
288~352
N320"
31
169
288~352
N460"



GCWS系列圆弧齿圆柱蜗杆减速机技术参数



型号
减速内在
传动比
蜗轮轴转速
转/分
减速机三角皮带
轮直径D
电机三角皮
带轮直径Do
三角皮带
型号
根数
GCWS100
31
30
D=155
100
A
3
40
130
50
165
15.5
60
D=155
100
70
115
80
130
90
150
10
100
D=155
105
120
130
130
140
145
155
GCWS125
31
30
D=230
148
B
3
40
195
50
245
15.5
60
D=230
148
70
170
80
195
90
220
10
100
D=230
160
120
190
130
205
145
230
GCWS160
31
30
D=230
148
B
4
40
195
50
245
15.5
60
D=230
148
70
170
80
195
90
220
10
100
D=230
160
120
190
130
205
145
230
GCWS200
31
30
D=305
195
C
电机11-15kW
3
电机15-18.5kW
4
40
260
50
325
15.5
60
D=305
195
70
230
80
260
94
305
10
100
D=305
210
120
250
120
275
145
305
GCWS250
31
30
D=305
195
C
电机18.5~30kW
5
电机30~45kW
6
40
260
50
325
15.5
60
D=305
195
70
230
80
260
94
305
10
100
D=305
210
120
250
130
275
145
305

上表所列均采用Y系列或YB系列4极电机计算,功率在22kW以上的电机须采用Y系列或YB系列6极电机,蜗轮轴转速另计算。
