M型圆柱蜗杆减速器

M型立式蜗杆减速机特点及标记示例

一、概述

M型立式蜗杆减速器为二级减速传动，****级为皮带传动，第二级为阿基米德蜗杆传动。结构紧凑，传动比大，工作平稳可靠、噪声低，具有自锁性。

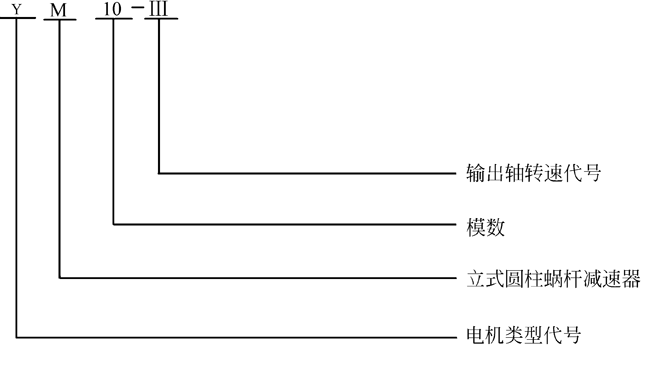

二、标记

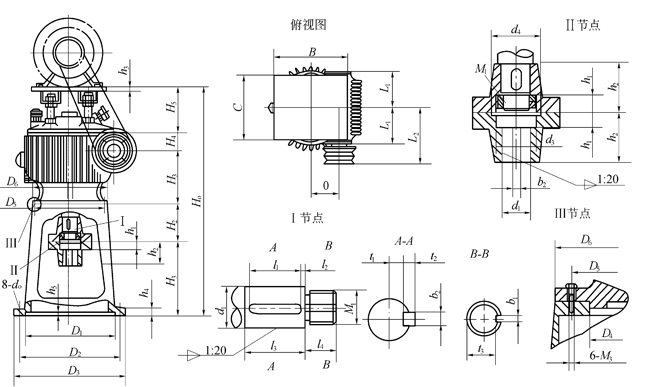

M型立式蜗杆减速机外形尺寸

M减速器主要尺寸      /mm

型号
外形尺寸
输出轴端联接尺寸
H0
H1
H2
H3
H4
H5
L1
L2
B
C
O
M1
l1
l2
l3
l4
d1
b1
b2
t1
t2
t3
M4
570
200
100
105
60
105
111
175
230
200
86
M27×1.5
40
4
48
25
35
5
10
8
11.9
23
M6
740
250
130
145
75
140
147
212
300
280
126
M39×1.5
50
4
58
30
50
6
16
10
18.3
35
M8
890
300
150
180
100
160
184
280
380
350
164
M42×1.5
70
4
78
30
55
6
16
10
21.5
38
M10
1070
380
170
210
120
190
235
370
415
400
205
M52×1.5
80
4
88
40
70
8
20
12
26.4
48
M12
1090
380
170
218
110
212
241
417
480
500
240
M60×2
80
4
88
40
80
8
22
14
29.9
56
M14
1218
336
214
278
160
230
300
480
640
700
301
M80×3
110
5
123
45
100
10
28
16
38.4
74
型号
安装尺寸
机座输出端
机座输入端（III节点）
联轴器（II节点）
D1（H8）
D2
D3
h4
h5
d0
h3
D4
D5
D6
M3
h1
h2
d3
d4
M4
215
260
290
15
6
12
8
125
145
170
M10
25
75
58
72
M6
290
350
380
20
7
14
10
180
210
240
M10
30
90
70
85
M8
360
440
480
24
7
18
12
200
250
300
M12
30
110
80
100
M10
440
535
580
25
7
22
14
230
300
360
M16
40
130
95
115
M12
440
535
580
28
7
22
14
230
300
360
M16
40
130
105
130
M14
540
605
650
30
9
24
16
300
370
425
M24
50
170
130
160

M型立式蜗杆减速机的选用

型号
转速
代号
输出转速
/r·min-1
功率
/kw
效率
η
出轴许用
扭矩N/m
Y系列电机
中心距
mm
皮带轮直径mm
皮带型号
及数量
质量
转速
功率kw
电机轮
蜗杆轮
M4
I
40
0.37
0.68
88.3
1390
0.55
86
70
153
A—2
100
II
50
0.6
0.80
114.6
0.75
85
III
60
0.88
0.80
140
1400
1.1
102
IV
80
0.94
0.85
112.2
1.1
136
V
100
1.28
0.85
122
1.5
147
M6
I
20
0.79
0.72
377
940
1.1
126
76
173
A—3
200
II
30
0.79
0.72
251
92
III
40
1.08
0.72
258
1.5
114
IV
50
1.83
0.83
350
1420
2.2
90
153
V
60
1.83
0.83
291
1420
2.2
108
VI
80
2.49
0.83
297
1420
3
144
M8
I
20
1.17
0.78
559
940
1.5
164
90
260
B—3
300
II
30
1.72
0.78
541
2.2
134
III
40
2.34
0.78
559
3
180
IV
50
3.36
0.84
642
1440
4
110
193
V
60
1.36
0.84
535
1440
4
134
VI
80
4.62
0.84
552
1440
5.5
180
M10
I
20
2.34
0.78
1117
960
3.0
205
90
260
B—4
500
II
30
3.12
0.78
993
4.0
134
III
40
4.29
0.78
1024
5.5
180
IV
50
6.3
0.84
1203
1440
7.5
110
193
V
60
6.3
0.84
1002
1440
7.5
134
VI
80
9.24
0.84
1103
1460
11
180
M12
I
20
4.29
0.78
2048
970
5.5
240
140
420
B—5
780
II
30
5.85
0.78
1862
7.5
283
III
40
9.35
0.85
2232
11
212
IV
50
12.75
0.85
2435
1460
15
250
V
60
16.84
0.91
2680
1470
18.5
212
VI
80
20.02
0.91
2389
1470
22
160
M14
I
40
12.90
0.86
3080
970
15
301
250
380
C—4
990
II
50
15.9
 ,
0.86
3036
1470
18.5
450
III
60
18.9
0.86
3008
1470
22
380
IV
80
27.9
0.93
3330
 1470
30
285
V
100
34.4
0.93
3285
1480
37
228
