J、LSJ型机架（CD130B-86）

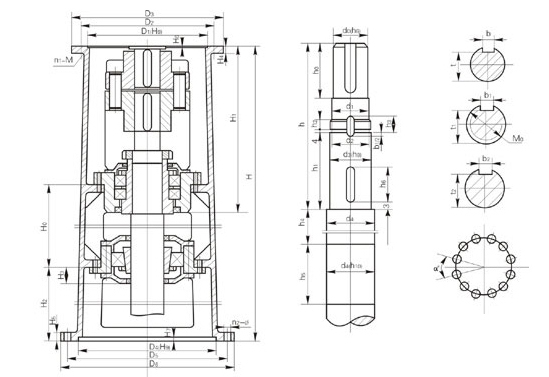

SJ、LSJ型双支点机架主要参数及尺寸

机架代号 H0 H1 H3 H4 H5 H6 H7 D1 D2 D3 n1-M D4 D5 D6 a° n2-φ
SJ,LSJ55AB 450 402 58 22 24 6 6 270 310
305		 340 6-M10
8-M16		 325 400 435 30 12-φ14
SJ,LSJ65AB 450 487 58 22 24 6
5		 6 316 360 400 8-M12
(8-M16)		 350 420 460 30 12-φ18
SJ,LSJ70AB 450 487 528 22 24 6
5		 6 316(320)
320		 360 400 8-M12
8-M16		 350 420 460 30 12-φ18
SJ,LSJ80AB 450 545 60 25 28 6
5		 8 345
360		 390
410		 430
460		 8-M16
8-M20		 380 455 495 30 12-φ23
SJ,LSJ90A 600 569 69 25 40 7 8 400 450 490 12-M16
(12-M20)		 430 510 555 30 12-φ23
SJ,LSJ100AB 600 685 61 30 40 9
5		 10 455(460)
470		 520 580 12-M20 480 560 600 22.5 16-φ23
SJ,LSJ110A 600 685 61 38 40 11 10 520 590 650 12-M20 560 650 700 22.5 16-φ27
SJ,LSJ120A 600 685 61 38 40 11 10 520 590 650 12-M20 560 650 700 22.5 16-φ27
SJ,LSJ130AB 650 761 85 40 45 11
9		 10 680 800 880 12-M30 720 810 880 18 20-φ27
SJ,LSJ140A 650 761 85 40 45 11
9		 12 680 800 880 12-M30 720 810 880 18 20-φ27
SJ,LSJ150AB 650 761 76 50 50 14
10		 12 820 940 1020 16-M30 720 810 880 18 16-φ33
SJ,LSJ160AB 650 780 81 50 50 14
10		 12 820 940 1020 16-M30 840 940 1020 22.5 16-φ33
SJ,LSJ180AB 650 910 83 50 50 14
10		 12 960 1080 1160 20-M30 970 1080 1160 18 20-φ33

型号 搅拌轴轴端尺寸 SJ型 LSJ型
h(A/B) h0 h1 h2 h3 h4 h5 h6 h7 d0 d1 d2 M0 d3(h9) d4 b b2 b2 t t1 t2 H H2 重量(kg) H H2 重量(kg)
SJ,LSJ55AB 307/302 80 118 15 24 300 120 40 3 55 57 57 M60×2 60 65 16 8 8 49 56 56 1070 312 170 1220 462 186
SJ,LSJ65AB 373 95 143 18 32 275 135 50 3 65 72 72 M75×2 72 80 18 10 10 58 59 70 1140 307 261 1290 457 277
SJ,LSJ70AB 373/367 95 143 18 32 275 135 50 3 70 72 72 M75×2 75 80 20 10 10 62.5 69 70 1140 307 261 12980 457 277
SJ,LSJ80AB 422/385 95 163 18 32 250 139 60 3 80 81 82 M85×2 85 90 22 10 10 71 79 80 1230 354 372 1380 504 388
SJ,LSJ90A 436 115 168 20 36 380 162 60 3 90 91 92 M95×2 95 110 25 12 12 81 89 90 1400 363 427 1550 513 447
SJ,LSJ100AB 532/510 135 178 24 42 360 182 60 3 100 110 112 M115×2 115 125 28 14 14 90 109 109.5 1510 350 515 1710 550 542
SJ,LSJ110A 489 145 178 24 42 380 182 60 3 110 111 112 M115×2 115 125 28 14 14 100 109 109.5 1510 350 621 1710 550 642
SJ,LSJ120A 489 145 178 24 42 380 182 60 3 120 122 122 N125×2 115 125 32 14 14 109 119 119.5 1510 350 641 1710 550 662
SJ,LSJ130AB 537/545 205 208 28 46 370 200 70 3 130 135 137 M140×2 140 150 32 14 14 119 132 134.5 1610 374 994 1810 574 1021
SJ,LSJ140A 537 205 208 28 48 370 200 70

3

 130 135 137 M140×2 140 150 32 14 14 119 132 134.5 1610 374 994 1810 574 1021
SJ,LSJ150AB 根据减速机型号而定 220 208 32 52 370 200 70 3 150 155 156 M160×3 160 170 36 16 16 138 152 154 1660 410 1050 1860 610 1110
SJ,LSJ160AB 220 227 32 52 340 215 80 3 160 165 166 M170×3 170 180 40 16 16 147 182 164 1660 410 1060 1860 610 1120
SJ,LSJ180AB 290 242 36 58 310 230 90 3 180 185 186 M190×3 190 200 45 18 18 165 180 182 1710 402 1220 1920 602 1260

注：图示所注“h”仅与本样本BLD、LC－Ⅱ、DC－Ⅱ系列减速机相配，如选用其他型号或其他厂家减速机，“h”需另行计算。增高后的LSJ型机架其下部空间高度可容纳205、206或207型双端面机械密封。
