SJA型双支点机架

本系列机架适用于常压容器,双支点轴承,搅拌轴旋转平稳与其它双支点相比较结构紧凑外型尺寸小,标定型号以减速机输出轴直径为主参数,上联轴器采用HL型弹性柱销联轴器。由本公司配套供应。

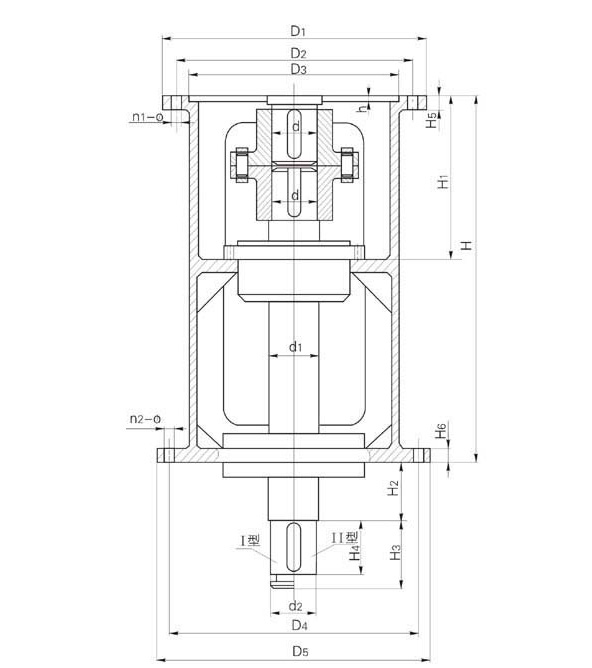

SJA型支点机架主要参数及尺寸



机架型号 减速机 D1 D2 D3 n1-φ D4 D5 n2-φ d d1 d2 h H H1 H2 H3 H4 H5 H6
SJA35 B1 230 200 170 6-12 300 335 4-24 35 45 35 5 517 190 200 85 53 18 20
SJA45 B2 260 230 200 6-12 350 392 4-26 45 50 45 5 560 210 200 100 68 20 22
SJA55 B3 340 310 270 6-13.5 400 442 4-26 55 60 55 6 675 250 250 100 80 20 24
SJA70 B4 400 360 320(316) 8-16 500 548 8-30 70 75 70 6 736 250 250 130 105 22 26
SJA90 B5 490 450 400 12-18 550 600 12-22 90 100 90 7 805 296 300 170 130 26 28
SJA100 B6 580 520 460(455) 12-22 550 600 12-22 100 110 100 10 820 362 300 170 140 30 30
SJA110 B7 650 590 520 12-22 650 700 12-27 110 120 110 12 955 420 350 200 148 35 40
SJA130 B8 880 800 680 12-38 810 880 20-27 130 140 130 12 1200 550 400 225 208 55 55

注:1、Ⅰ型为夹壳式联轴器联接

2、Ⅱ型为JA型联轴器联接

3、如用户对输出轴长度有特殊要求,请在订货时说明。
