三叶推进式搅拌器

本公司生产近30类,计140多种搅拌器,从**常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:




材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

三叶推进式搅拌器

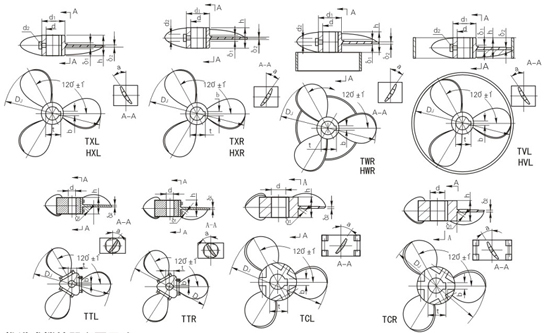

三叶左旋推进式-TXL、三叶右旋推进式-TXR、三叶左旋稳定环推进式-TWL、三叶右旋稳定环推进式-TWR、三叶左旋导流筒推进式-TVL、三叶右旋导流筒推进式-TVR、三叶焊接左旋推进式-HXL、三叶焊接右旋推进式-HXR、三叶焊接左旋稳定环推进式-HWL、三叶焊接右旋稳定环推进式-HWR、三叶焊接左旋导流筒推进式-HVL、三叶焊接右旋导流筒推进式-HVR、三叶可调左推进式-TTL、三叶可调右旋推进式-TTR、三叶可拆左旋推进式-TCL、三叶可拆右旋推进式-TCR

三叶推进式是**典型的轴流形搅拌器,高排液量,低剪切性能:采用挡板或导流筒则轴向循环更强,排出性能明显提高,因为它循环能力强,动力消耗低,在低粘度,大容量均相、混合过程 中应用**能体现它的优势,在低粘度的液体传热、反应、固液比小时的悬浮、溶解等过程中应用广泛。可调推进式的桨叶可转动±15°,调整倾角,在试验性的工艺过程中作用很大。可拆推进式的桨连轮毂分成三辩,组装方便,用在需要拆成小件的场合。常用介质,μ<2000cP,常用运转速度n=10-500rpm,v=3-15m/s,**高转速可达1750rpm,常用规格S/DJ=1或2,DJ/D=0.2-0.5表面要求抛光处理的必须选用焊接型。

推进式搅拌器主要尺寸



DJ d d1 d2 a h 键槽 N/n≤ δ1 δ2 重量
b t 不锈钢/碳钢
150 25
30
60 M12 49°2’ 45 8
8
28.3
33.3
0.005 12/10 6/5 1.32/1.25
1.23/1.16
200 30
35
60 M12 43°18’ 55 8
10
33.3
38.3
0.008 12/10 6/5 2.12/1.93
2.01/1.81
250 35
40
80 M12 41°20’ 60 10
12
38.3
43.3
0.01 12/10 6/5 3.23/2.93
3.09/2.79
300 35
40
45
80 M12 39°57’ 65 10
12
14
38.3
43.3
48.8
0.015 12/12 7/6 5.38/5.23
4.9/4.75
4.75/4.6
400 45
50
55
90
M16 38°9’ 85 14
14
16
48.8
53.8
59.3
0.031
14/14 8/8 10/10
9.77/9.77
9.49/9.49
500 55
60
65
90 M16 37°1’ 105 16
18
18
59.3
64.4
69.4
0.062 18/18 10/10 20.43/20.43
20.05/20.05
19.65/19.65
600 60
65
70
110 M20 34°15’ 125 18
18
20
64.4
69.4
74.9
0.1 20/22 10/12 27.95/30.3
27.47/29.81
26.94/29.28
700 70
75
80
140 M20 32°9’ 150 20
20
22
74.9
79.9
85.4
0.15 22/22 12/12 40.78/40.78
40.11/40.11
39.38/39.38
850 80
90
100
160 M20 30°36’ 160 22
25
28
85.4
95.4
106.4
0.176 24/25 14/14 64/72
950 80
90
100
160 M20 27°53’ 160 22
25
28
85.4
95.4
106.4

0.22

25/28 15/15 91/102
1200 100
110
160 M20 22°43’ 160 28
28
106.4
116.4
0.35 - - 121/135
1500 110
120
180 M24 20°39’ 180 28
32
116.4
127.4
0.41 - - 190/211
1800 120
130
200 M24 19°14’ 200 32
32
1027.4
137.4
0.58 - - 245/271
2000 130
140
150
220 M30 19°4’ 220 32
36
36
137.4
148.4
158.4
0.8 - - 316/345

备注:搅拌器内孔可根据用户要求制作,轮晕高度一般与内孔相一致。
