螺杆式搅拌器

本公司生产近30类,计140多种搅拌器,从**常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:




材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

螺杆式搅拌器

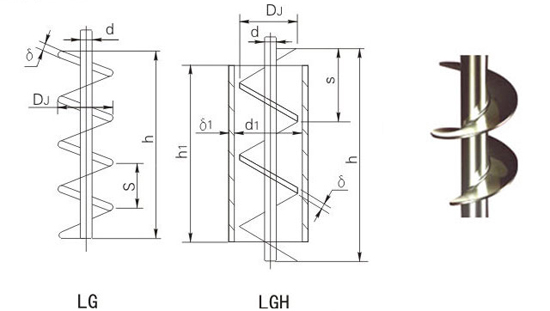

螺杆式-LG、带导流筒螺杆式-LGH

此类搅拌器为慢速型搅拌器,在层流区操作,液体沿着螺旋面上升或下降形成轴向的上下循环,适用于中高粘度液的混合和传热等过程,螺杆式搅拌直径小、轴向推力大,可偏心放置,桨叶离槽壁的距离<1/20DJ,槽壁可挡板作用,螺杆带上导流筒,轴向流动加强,在导流筒内外形成向下向上的循环。常用介质粘μ<105cP,常用运转速度n=0.5-50rpm,v<1m/s。

螺杆式、带导流筒螺杆式搅拌主要参数

DJ d s δ h h1 d1 δ1 重量(kg)
LG KGH
80 30 80 2 200 160 88 2 1.297 2.054
100 40 100 2 250 200 110 2 2.752 3.936
125 45 125 3 310 250 150 2 4.585 6.435
160 50 160 3 400 320 190 2 7.355 10.39
180 55 180 4 450 360 215 3 10.41 16.16
200 60 200 4 500 400 240 3 13.59 20.7
220 65 220 6 550 440 260 3 18.88 27.47
250 70 250 6 620 500 300 4 24.83 39.63
280 75 280 8 700 560 330 4 34.32 52.88
320 80 320 8 800 640 380 4 44.85 69.1
360 90 360 10 900 720 430 6 45.96 112
400 100 400 10 1000 800 480 6 87.60 144.4
450 110 450 12 1120 900 540 6 123.5 195.4
500 120 500 12 1250 1000 600 8 159.4 277.7
560 130 560 14 1400 1120 670 8 218 366.5
630 140 630 14 1570 1260 750 8 282.2 470.1
710 150 710 16 1770 1420 850 10 380.4 678.8
800 160 800 16 2000 1600 960 10 487.2 866.0

备注 :重量包括h高度内轴的重量,用户可根据需要确定桨高。
