布尔马金式搅拌器

本公司生产近30类,计140多种搅拌器,从**常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:




材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

布尔马金式搅拌器

布尔马金式-BM

一种六叶开启涡轮式的变型搅拌器。径向流型,桨叶前端加宽并有后弯角,既提高了排出性能,又降低了剪切强度,动力消耗少,排出性能优于直叶或弯叶开启涡轮。在有朱板时,可形成上下循环流,对混合、分散、固体悬浮、溶解等过程都较适用,介质粘度μ<5×104cP,运转速度n=100-300rpm

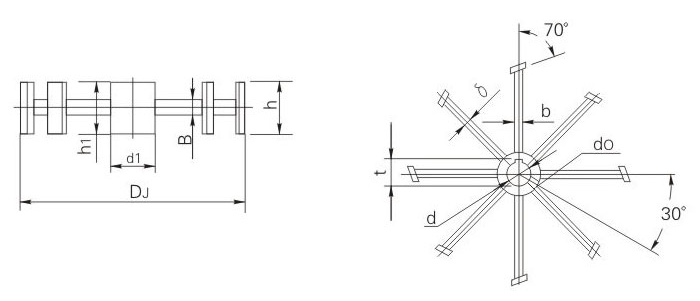

布尔马金式搅拌器主要尺寸

DJ d d1 h1 B h d0 键槽 δ 重量(kg)
b t
200 25 50 50 30 60 M6 8 28.3 4 2.615
220 30 60 60 33 66 M6 8 33.3 4 3.421
250 35 70 70 38 75 M8 10 38.3 6 6.253
280 40 75 75 42 84 M8 12 43.3 6 7.763
320 45 80 80 48 96 M8 14 48.8 8 12.59
360 50 85 85 54 108 M8 14 53.8 8 15.80
400 55 90 90 60 120 M10 16 59.4 10 23.54
450 60 100 100 68 135 M10 18 64.4 10 30.23
500 65 105 105 75 150 M12 18 69.4 10 37.35
560 70 110 110 84 168 M12 20 74.9 12 54.64
630 75 120 120 95 190 M12 20 79.9 12 69.73
710 80 130 130 106 212 M12 22 85.4 12 89.16
800 85 140 140 120 240 M12 22 90.4 14 131.1
900 90 150 150 135 270 M12 25 95.4 14 166.6
1000 100 160 160 150 300 M12 28 106.4 14 205.5
