四叶后掠及三叶锥底平桨式

本公司生产近30类,计140多种搅拌器,从**常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:




材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

四叶后掠及三叶锥底平桨式

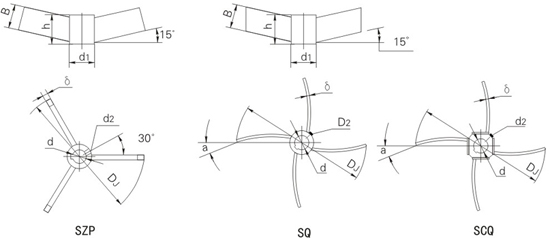

四叶后掠整体式-SQ、四叶后掠可拆式-SCQ、三叶锥底平桨式-SZP

本类搅拌器都为径流型搅拌器,配合指型挡板可得上下循环流循环量大,在挡板的配合下,剪切作用也好,适合在带椭圆底或锥底容器中固体分散、溶解、悬浮、传热及液相反应等反应过程。四叶后掠式比三叶后掠式搅拌强度、搅拌功率都要大。常用介质粘度μ<2000cP,常用转速n=100-300rpm。

四叶后掠型及三叶锥底型主要参数

DJ d d1 h d2 δ1 B 重量(kg)
不锈钢/碳钢 SQ SCQ SEP
200 25 50 50 M6 6/4 20 0.863 1.19 0.785
220 30 60 60 M6 6/4 22 1.35 1.65 1.25
250 35 70 70 M8 8/5 25 2.21 2.69 2.04
280 40 75 75 M8 8/6 28 2.78 3.34 2.50
320 45 80 80 M8 8/6 32 3.23 3.88 2.94
360 50 85 85 M8 10/8 36 4.19 4.93 3.72
400 55 90 90 M10 10/8 40 488 5.73 4.72
450 60 100 100 M10 10/8 45 6.54 7.75 5.85
500 65 105 105 M10 12/10 50 8.67 10.0 7.66
560 70 110 110 M10 12/10 56 10.0 11.5 8.63
630 75 120 120 M12 12/10 60 12.5 14.5 10.9
710 80 130 130 M12 12/10 60 12.5 14.5 10.9
800 85 140 140 M12 12/10 80 22.9 26.1 19.6
900 90 150 150 M12 14/12 90 29.0 33.0 24.7
1000 100 160 160 M16 14/12 100

34.9

39.5 29.6
1120 110 180 180 M16 16/14 112 50.6 57.3 42.9
1250 120 190 190 M16 16/14 125 61.8 69.4 51.8
1400 130 200 200 M16 16/14 140 72.9 81.5 60.8
1600 140 210 210 M16 18/16 160 100 110 81.6
1800 150 220 220 M20 18/16 180 123 133 98.9
2000 160 240 240 M20 18/16 200 156 170 126

备注:搅拌器内孔可根据用户要求制作,轮毂高度一般与内孔相一致。
