三叶开启涡轮式搅拌器

本公司生产近30类,计140多种搅拌器,从**常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法:




材料代号
搅拌器轴孔径
搅拌器的外径,
搅拌器型式代号

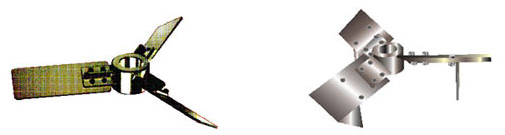

三叶开启涡轮式搅拌器

三斜叶整体开启涡轮式-YK、三斜窄叶整体可启涡轮式-ZK、三斜叶可拆开启涡轮式-YCK、三斜窄叶可拆开启涡轮式-ZKW、三斜叶整体稳定器开启涡轮式-YKW、三斜窄叶整体稳定器开启涡轮式-ZKW、三斜叶可拆稳定器开启涡轮式-YCW、三斜窄叶可拆稳定器开启涡轮式-ZCW

本系列搅拌器较之六叶、四叶开启涡轮式对应搅拌器,有相同规律,而且相对直径大,转速低的情况也可视作桨式搅拌器处理,所以应用也很广泛。稳定器可按要求制作成稳定环及稳定片两种,若采用稳定片,将原型号中末位的W改为U。常用条件μ<50000cp,n=10-300rpm,v=1-10m/s,DJ/D=0.2-0.8,宽形B/DJ=0.2,窄形B/DJ=0.125

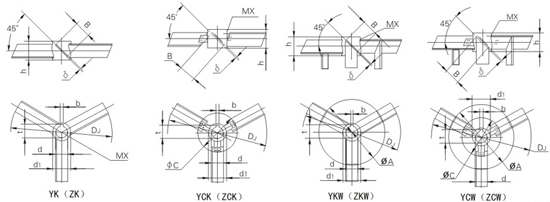

三斜叶开启涡轮式搅拌器主要尺寸



DJ d d1 h MX b t φA φC δ(不锈钢/碳钢) 重量(kg) 不锈钢/碳钢
B=0.2DJ B=0.125DJ
200 25 50 50 M6 8 28.3 130 / 3/4 1.0/1.02 0.745/0.754
220 30 60 60 M6 8 33.3 150 / 3/4 1.5/1.47 1.209/1.204
250 35 70 70 M8 10 38.3 170 / 4/6 2.31/2.36 1.943/1.98
280 35 70 70 M8 10 38.3 190 / 4/6 2.44/2.54 1.948/2.088
320 40 75 75 M8 12 43.3 210 / 6/8 3.47/3.59 2.652/2.748
360 40 75 75 M8 12 43.3 240 / 6/8 3.8/4.01 2.859/3.012
400 45 80 80 M10 14 48.8 270 / 8/10 5.09/5.36 3.792/3.97
450 50 85 85 M10 14 53.8 300 / 8/10 6.12/6.5 4.523/4.769
500 55 90 90 M12 16 59.4 330 250 8/10 10.62/11.05 9.17/9.32
560 60 100 100 M12 18 64.4 370 260 10/12 14.55/15.07 12.18/12.37
630 65 105 105 M12 18 69.4 420 285 10/12 17.06/17.78 14/14.39
710 70 110 110 M12 20 74.9 470 290 10/12 20.33/21.35 16.61/17.09
800 75 120 120 M12 20 79.9 530 320 12/14 27.75/28.93 21.96/22.48
900 80 130 130 M12 22 85.4 600 330 12/14 32.82/36.35 27.41/28.1
1000 85 140 140 M12 22 90.4 670 340 12/14 44.20/45.57 34.51/35.31
1120 90 150 150 M12 25 95.4 750 350 14/16 58.48/60.60 44.92/45.9
1250 100 160 160 M16 28 106.4 830 380 14/16 70.77/73.56 53.73/55.02
1400 110 180 180 M16 28 116.4 930 400 14/16 92.65/96.06 71.02/72.54
1600 120 190 190 M16 32 127.4 1070 410 16/18 125.8/130.3 93.08/95.07
1800 130 200 200 M16 32 137.4 1200 420 16/18 154.2/160.2 111.2/115.2
2000 140 210 210 M16 36 148.4 1340 530 16/18 185.8/194.9 134.3/138.3
2240 150 220 220 M18 36 158.4 1490 440 18/20 252.6/261.7 178.3/183
2500 160 240 240 M18 40 169.4 1660 460 18/20 302.8/320.3 224.4/230.2

备注:搅拌器内孔可根据用户要求制作,轮毂高度一般与内孔一致。
