GICLZ型鼓形齿式联轴器(JB/ZQ4223-86)

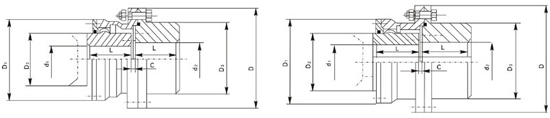

GICLZ型鼓形齿式联轴器基本参数和主要尺寸

型号 公称扭矩
Tn
(N·m)
许用转速
[n]
(r/min)
轴孔直径 轴孔长度 D D1 D2 D3 C 转动惯量
kg·m2
重量
kg
d d Y
L
GICLZ1 630 4000 16 18 19 16 18 19 42 125 95 60 80 20 0.0084 5.4
20 22 24 20 22 24 52 10
25 28 25 28 62 2.5
30 32 35 38 30 32 35 38 82
  40 42 45 48 50 112
GICLZ2 1120 25 28 25 28 62 144 120 75 95 10.5 0.018 9.2
30 32 35 38 30 32 35 38 82 2.5
40 42 45 48 40 42 45 48 50 55 56 112
  60 142
GICLZ3 2240 30 32 35 38 30 32 35 38 82 174 140 95 115 3 0.0427 16.4
40 42 45 48 50 55 56 40 42 45 48 50 55 56 112
60 60 63 65 70 142
GICLZ4 3550 3600 32 35 38 32 35 38 82 196 65 115 130 14 0.076 22.7
40 42 45 48 50 55 56 40 42 45 48 50 55 56 112 3
60 63 65 70 60 63 65 70 71 75 142
  80 172
GICLZ5 5000 3300 40 42 45 48 50 55 56 40 42 45 48 50 55 56 112 224 183 130 150 3 0.0149 36.2
60 63 68 70 71 75 60 63 65 70 71 75 142
80 80 85 90 172
GICLZ6 7100 3000 48 50 55 56 48 50 55 56 112 241 200 145 170 6 0.24 46.2
60 63 65 70 71 75 60 63 65 70 71 75 142 4
80 85 90 80 85 90 95 172
  100 212
GICLZ7 10000 2680 60 63 65 70 71 75 60 63 65 70 71 75 142 260 230 160 195 4 0.43 68.4
80 85 90 95 80 85 90 95 172
100 100 110 120 212
GICLZ8 14000 2500 65 70 71 75 65 70 71 75 142 282 245 175 210 5 0.61 81.1
80 85 90 95 130 140 172
100 110 100 110 120 125 212
  130 252
GICLZ9 18000 2350 70 71 75 70 71 75 142 314 270 200 225 10 0.94 100.1
80 85 90 95 80 85 90 95 172 5
100 110 120 125 100 110 120 125 212
  130 140 252
GICLZ10 31500 2150 80 85 90 95 80 85 90 95 172 346 300 220 250 5 1.67 147.1
100 110 120 125 100 110 120 125 212
130 140 130 140 150 252
  160 302
GICLZ11 40000 1880 100 110 120 125 100 110 120 125 212 380 220 260 285 6 2.98 206.3
130 140 150 130 140 150 252
160 160 170 180 302
GICLZ12 56000 1680 120 125 120 125 212 442 380 290 325 6 5.31 284.5
130 140 150 130 140 150 252
160 170 180 160 170 180 302
  190 200 352
GICLZ13 80000 1530 140 150 140 150 252 482 420 320 360 7 9.16 402.0
160 170 180 160 170 180 302
190 200 190 200 220 352
GICLZ14 112000 1300 160 170 180 160 170 180 302 520 465 360 410 8 15.92 582.2
190 200 220 190 200 220 352
  240 250 410
GICLZ15 160000 1180

190 200 220

190 200 220 352 580 510 400 450 10 25.8 778.2
240 250 240 250 260 410
  280 470
GICLZ16 250000 1000 200 220 200 220 352 680 595 465 500 10 46.89 1071.0
240 250 260 240 250 260 410
280 280 300 320 470
GICLZ17 280000 980 220 220 352 720 645 495 530 10 60.59 1210
240 250 260 240 250 260 410
280 300 280 300 320 470
GICLZ18 355000 900 240 25 260 240 250 260 410 775 675 520 540 10 81.75 1475
280 300 320 280 300 320 470
  340 550
GICLZ19 450000 830 260 260 410 815 715 560 580 10 101.57 1603
280 300 320 280 300 320 470
340 340 360 550
GICLZ20 500000 790 280 300 320 280 300 320 470 855 755 585 600 13 140.03 2033
340 360 340 360 380 550
GICLZ21 63000 750 300 320 300 320 470 915 795 620 640 13 183.49 2385
