GIICL型鼓形齿式联轴器（JB/ZQ4378-86）

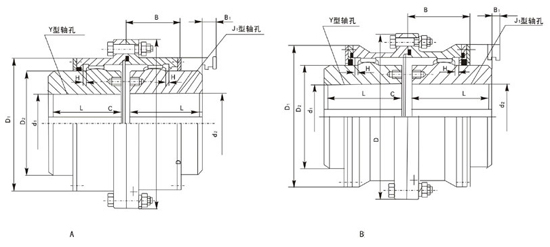

GIICL型鼓形齿式联轴器基本参数和主要尺寸

型号 公称扭矩
Tn
(N·m)		 许用转速
[n]
(r/min)		 轴孔直径
d1 d2 		轴孔长度 D D1 D2 C H B B1 转动惯量
(kg·m2)		 润滑脂容量
(ml)		 重量
kg
Y J1
L
GIICL1 355 4000 14 16 18 19 42 - 103 71 50 8 2 38 38 0.014 51 3.1
20 22 24 52 38 0.014 3.0
25 28 62 44 0.014 3.1
30 32 35 82 60 0.014 3.6
GIICL2 630 4000 16 18 19 20 22 24 52 38 115 83 60 8 2 44 42 0.023 70 4.9
25 28 62 44 0.023 4.5
30 32 35 38 82 60 0.024 5.1
40 42 45 82 60 0.027 6.2
GICLL3 1000 4000 22 24 52

38

 127 95 75 8 2 45 42 0.040 68 7.0
25 28 62 44 0.040 7.0
30 32 35 38 82 60 0.040 7.0
40 42 45 48 50 55 56 112 84 0.045 8.6
GIICL4 1600 4000 38 82 60 149 116 90 8 2 49 42 0.080 87 10.1
40 42 45 48 50 55 56 112 84 0.089 12.2
60 63 65 142 107 0.098 14.5
GIICL5 2800 4000 40 42 45 48 50 55 56 112 84 167 134 105 10 2.5 54 42 0.151 125 16.4
60 63 65 70 71 75 142 107 0.173 19.6
GIICL6 4500 4000 45 48 50 55 56 112 84 187 153 125 10 2.5 55 42 0.265 148 22.1
60 63 65 70 71 75 142 107 0.300 26.5
80 85 90 172 132 0.377 31.5
GIICL7 6300 3750 50 55 56 112 84 204 170 140 10 2.5 59 42 0.405 175 27.6
60 63 65 70 71 75 142 107 0.465 33.1
80 85 90 95 172 132 0.519 39.3
100 (105) 212 167 0.602 47.5
GIICL8 9000 3300 55 56 112 84 230 186 155 12 3 71 47 0.668 268 35.5
60 63 95 70 71 75 142 107 0.750 42.3
80 85 90 95 172 132 0.839 49.7
100 110 (115) 212 167 0.964 60.2
GIICL9 14000 3000 60 63 65 70 71 75 142 107 256 212 180 12 3 73 47 1.264 310 55.6
80 85 90 95 172 132 1.425 65.6
100 110 120 125 212 167 1.625 79.6
130 (135) 252 202 0.878 95.8
GIICL10 20000 2650 65 70 71 75 142 107 287 239 200 14 3.5 82 47 2.045 472 72
80 85 90 95 172 132 2.291 84.4
100 110 120 (125) 212 167 2.636 101
130 140 150 252 202 2.981 119
GIICL11 31500 2350 70 71 75 142 107 325 276 235 14 3.5 85 47 3.814 550 97
80 85 90 95 172 132 4.384 114
100 110 120 (125) 212 167 4.941 138
130 140 150 252 202 5.599 161
160 170 (175) 302 242 6.35 189
GIICL12 45000 2100 75 142 107 362 313 270 16 4 95 49 6.49 695 128
80 85 90 95 172 132 7.31 150
100 110 120 (125) 212 167 8.45 205
130 140 150 252 202 9.6 213
160 170 180 302 242 10.91 248
190 200 352 282 12.22 285
GIICL13 63000 1850 150 252 202 412 350 300 18 4.5 104 49 15.7 1019 269
160 170 180 (185) 302 242 17.7 315
190 200 220 (225) 352 282 19.67 360
GIICL14 100000 1650 170 180 185 302 242 462 420 335 22 5.5 158 63 32.1 2900 421
190 200 220 352 282 35.2 476
240 250 410 330 38.9 544
GIICL15 160000 1500 190 200 220 352 282 512 470 380 22 5.5 158 63 57.2 3700 608
240 250 260 410 330 63.4 696
280 (285) 470 380 69.8 786
GIICL16 224000 1300 220 352 282 580 522 430 28 7 177 67 95.7 4500 799
240 250 260 410 330 105.8 913
280 300 320 470 380 116.4 1072
GIIGL17 315000 1200 250 260 410 330 644 582 490 28 7 182 67 172.3 4900 1176
280 (290) 300 320 470 380 190.1 1322
340 360 (365) 550 450 214.9 1532
GIICL18 450000 1050 280 (295) 300 320 470 380 726 685 540 28 8 215 75 314.1 7000 1698
340 360 380 550 450 351 1948
400 650 540 398 2278
GIICL19 630000 950 300 320 470 380 818 748 630 32 8 220 75 547 890 2249
340 (350) 360 380 (390) 550 450 615 2591
400 420 440 450 460 650 540 702 3026
(470) 650 540 702 3026
GIICL20 900000 800 360 380 (390) 550 450 928 838 720 32 10.5 235 75 1047 11000 3384
400 420 440 450 460 650 540 1196 3984
480 500 650 540 1196 3984
530 (540) 800 680 1443 4430
GIICL21 1250000 750 400 420 440 450 460 650 540 1022 928 810 40 11.5 245 75 1874 13000 4977
480 500 650 540 1875 4977
530 560 600 800 680 2246 6152

注：1、推荐选用J1型轴孔

2、括号内轴孔直径在新设计中不得选用。
